A.2.1.2 整数型ロジックシステム変数 - #Lシステム変数

^*1 [*]には0～255が入ります。

^*2 詳細は、31.5.1.3 特殊I/Oのシステム変数についてを参照してください。

^*3 [*]にはCh値(1～4)が入ります。

^*4 [*]には0～31が入ります。

#L_ScanTime(0ステップめ開始～次のスキャンの0ステップめ開始までの時間)

毎スキャン実行前の1つ前のスキャンタイムを最新のスキャンタイムとして格納します。

スキャンタイムとは、I/Oの読み込み、ロジックプログラムの実行、I/Oの書き込み、表示処理までに必要な時間です。

単位は0.1msになります。

#L_AvgScanTime(#L_ScanTimeの64サイクル分の平均)

平均スキャンタイムを格納します。

平均スキャンタイムとは、1回のスキャン実行でI/Oの読み込み、ロジックプログラムの実行、I/Oの書き込み、表示処理までに必要な時間の平均です。

64回スキャン実行するごとに更新されます。

単位は0.1msになります。

#L_MinScanTime(#L_ScanTimeの最小スキャンタイム)

ロジックプログラムの実行最小スキャンタイムを格納します。

#L_ScanTimeの更新時に最小スキャンチェックを行い、スキャンごとに更新します。

単位は0.1msです。

#L_MaxScanTime(#L_ScanTimeの最大スキャンタイム)

ロジックプログラムの実行最大スキャンタイムを格納します。

#L_ScanTimeの更新時に最大スキャンチェックを行い、スキャンごとに更新します。

単位は0.1msです。

#L_ScanCount(スキャン回数)

カウンタで、ロジックプログラムのスキャン実行が1回終わるごとにインクリメントされます。

#L_ScanCountの値の範囲は0～16#FFFFFFFFで、最大値(16#FFFFFFFF)を超えると0から再度インクリメントされます。

#L_ScanCountを確認することで、ロジックプログラムが実行されているかを容易に知ることができます。

#L_LogicTime(0ステップめ開始～END命令までの時間)

前回のスキャン実行のロジックタイムを格納します。

ロジックタイムとは、1回のスキャン実行でI/Oの読み込み、ロジックプログラムの実行、I/Oの書き込みまでに必要な時間です。表示処理を実行している時間は含まれません。単位は0.1msです。

#L_AvgLogicTime(#L_LogicTimeの64サイクル分の平均)

平均ロジックタイムを格納します。

平均ロジックタイムとは、1回のスキャン実行でI/Oの読み込み、ロジックプログラムの実行、I/Oの書き込みまでに必要な時間の平均です。

64回スキャン実行するごとに更新されます。単位は0.1msです。

#L_MinLogicTime(#L_LogicTimeの最小ロジックタイム)

ロジックプログラムの実行最小ロジックタイムを格納します。

#L_LogicTimeの更新時に最小ロジックタイムのチェックを行いスキャンごとに更新します。

単位は0.1msになります。

#L_MaxLogicTime(#L_LogicTimeの最大ロジックタイム)

ロジックプログラムの実行最大ロジックタイムを格納します。

#L_LogicTimeの更新時に最大ロジックタイムのチェックを行いスキャンごとに更新します。

単位は0.1msになります。

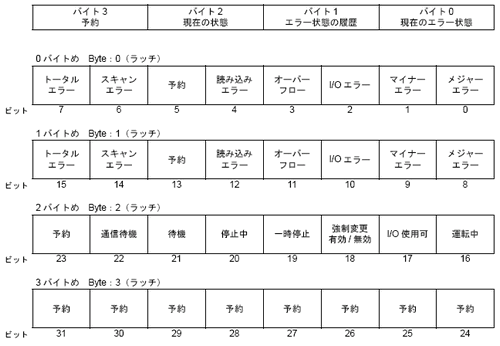

#L_Status(ロジックのステータス情報)

表示器の状態を表示します。バイトとビットを、次のように定義します。

バイト0 : 表示器の現在のエラー状態が表示されます。

バイト1 : エラー状態の履歴が表示されます。表示器をリセットしたときのみ、0にリセットされます。

バイト2 : 現在の動作状態が表示されます。

バイト3 : 予約エリアです。

#L_Platform(表示器プラットフォームのコード)

表示器のプラットフォームのコードを格納します。

• AGP-3302B

0x00020404

• AGP-3301

0x00020504

• AGP-3300

0x00020514

• AGP-3310

0ｘ00020B14

• AGP-3360

0ｘ00020B34

• AGP-3400

0x00020614

• AGP-3500

0x00020714

• AGP-3600

0x00020814

• AGP-3450

0x00020634

• AGP-3550

0x00020734

• AGP-3650

0x00020834

• AGP-3750

0x00020934

• AGP-3510

0x00020A14

• AGP-3560

0x00020A34

• LT-3201A

0x00030204

• LT-3301

0x00030504

• LT-3300

0x00030514

• SP5000シリーズ、GP4000シリーズ、LT4000シリーズ、ET6000シリーズ、ST6000シリーズ、STM6000シリーズ、STC6000シリーズ、GPH6000シリーズ

0x00040000

#L_Version(ロジックのファームウェアバージョン)

ロジックのファームウェアバージョンを格納します。

#L_EditCount(オンライン編集された回数)

オンラインエディットの回数を格納します。(RUN中書き込み時は実行できません。)

#L_ForceCount(強制変更された変数の数)

オンラインモニタ時に強制変更された変数の数を格納します。

#L_IOInfo(I/Oドライバ情報)

I/Oドライバの情報を格納します。

#L_IOInfo[0] : 内部ドライバ2

#L_IOInfo[1] : 内部ドライバ1

#L_IOInfo[2] : 外部ドライバ1

#L_IOInfo[3] : 予約

#L_LogicInfo(ロジック情報)

システムで予約されています。

#L_IOMasterDrv*(マスターI/Oドライバの拡張情報)

[*]には0～255が入ります。

マスターI/Oドライバの拡張情報を格納します。マスターI/Oドライバの種類によって、使用できるものとできないものがあります。

31.9.4 I/Oドライバ命令を使用する - CANopen

31.10.3 I/Oドライバ命令を使用する - EtherNet/IP

#L_IOMasterDiag*(マスターI/Oドライバの自己診断情報)

[*]には0～31が入ります。

マスターI/Oドライバの自己診断情報を格納します。マスターI/Oドライバの種類によって、使用できるものとできないものがあります。

#L_ConstantScan(ロジックの起動周期)

コンスタントスキャンモードの場合に、ロジックの総処理時間を格納します。

ロジックタイムが一定の場合、#L_ConstantScanの値を大きくすると、表示処理の処理時間を長くすることができます。また、値を小さくすると、表示処理の時間が短くなります。これは、処理時間の大半をロジック機能が使用するためです。

初期設定として設定してください。単位は0.1msです。
30.14.3.2 ロジックのスキャンタイム

#L_PercentScan(ロジックの動作割合)

パーセントスキャンモードの場合に、ロジックの総処理時間に対してロジック機能が使用できる割合をパーセントで格納します。

初期設定として設定してください。
30.14.3.1 ロジック機能の動作

#L_WatchdogTime(ロジックのWDT値)

WDT(ウォッチドッグタイマ)の値を0.1ms単位で格納します。

#L_ScanTimeがこの値を超えると、メジャー異常が発生します。

初期設定として設定してください。単位は0.1msです。

#L_AddressRefreshTime(接続機器アドレスのアドレスリフレッシュ時間)

ロジックプログラム上で使用されている接続機器アドレスのアドレスリフレッシュ時間が格納されています。単位は0.1msです。
30.14.3.3 アドレスリフレッシュ

#L_Time(時分情報)

ロジックに設定されている「時分」をBCD4桁で示します。

時分は次の状態で格納されています。

例)午後11時19分の場合

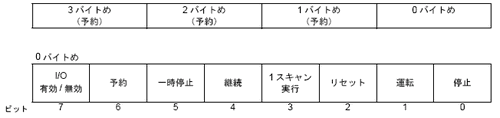

#L_Command(ロジックの動作モード変更)

ロジックに対する制御コマンドとして使用される整数変数です。

ロジックは、#L_Commandを認識した後、ビット7以外を0にリセットします。複数のビットがONになっている場合、最下位ビットが優先されます。

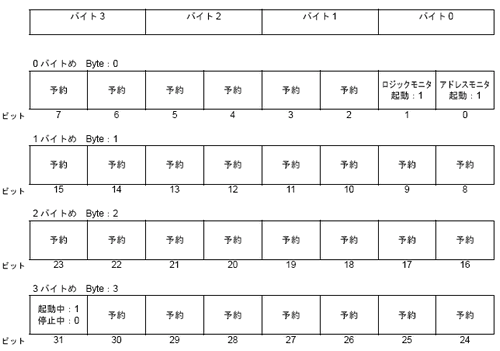

#L_LogicMonitor(ロジックモニタの起動スイッチ)

表示器のロジックプログラムモニタ機能の起動、操作を行います。

各操作については、次のとおりです。

#L_LogicMonStep(ロジックモニタの表示ステップを指示)

ロジックモニタが起動している場合に表示する先頭行番号を格納します。

また、ロジックモニタが起動していない場合は、#L_LogicMonStepに行番号を書き込むことによって、ロジックモニタ起動ビット(#L_LogicMonitorのビット0)がOFF→ON時に指定行番号を先頭にロジックモニタが起動します。

ロジックモニタ機能が有効の場合に使用できます。

#L_IOStatus(I/Oドライバのステータス)

I/Oドライバのエラー情報を格納します。

• 号機番号格納エリア

エラーが発生したユニットの号機番号が格納されます。使用するI/Oドライバによっては予約ビットとなります。

• 照合

設定されたユニットと実際に接続されたユニットのI/O属性が一致し、点数が異なる場合に「1」がセットされます。使用するI/Oドライバによっては予約ビットとなります。

• 設定

設定されたユニットと実際に接続されたユニットのI/O属性が不一致の場合に「1」がセットされます。使用するI/Oドライバによっては予約ビットとなります。

• 重故障

補助ボードのID不一致、プロジェクトデータ破損など、ロジックを停止(Stop)させる必要がある故障を検出したときに「1」がセットされます。

• エラーコード

I/Oドライバのエラーが発生した場合、表示器の画面にエラーメッセージと以下のエラーコードが表示されます。

RGED*** : 内部ドライバ2のエラーコード

RGEE*** : 内部ドライバ1のエラーコード

RGEF*** : 外部ドライバ1のエラーコード

#L_IOStatusの下位8ビットには、このエラーコードの番号「***」(0～255)が格納されます。

エラーコードの分類は次のとおりです。

各I/Oドライバのエラーコードの詳細は、以下を参照してください。

T.7 表示器で表示されるエラー

T.8 ユニット使用時に表示されるエラー

• 配列

各要素の配列は次の通りです。

#L_IOStatus[0] : 内部ドライバ2

#L_IOStatus[1] : 内部ドライバ1

#L_IOStatus[2] : 外部ドライバ1

#L_IOStatus[3] : 予約

#L_CalcErrCode

ロジックプログラムのエラーコードを格納する32ビットの変数です。このシステム変数の値を確認することで、最後に発生したエラーが確認できます。エラーコードが格納されると、#L_ErrorがONになります。
#L_CalcErrCodeの値は、ロジックをリセットすることで0にクリアされます。ロジックのリセットは、#L_Command(ロジックの動作モード変更)で実行できます。

エラーコード一覧

メジャー異常

ロジックプログラムの継続が不可能なエラーが発生したことを表します。
メジャー異常が発生すると、ロジックプログラムは停止します。また、表示器のブザーが鳴り、ステータスLED^*1が赤色で点滅します。

マイナー異常

ロジックプログラムで桁あふれなどのエラーが発生したことを表します。

マイナー異常が発生したときに、ロジックプログラムを継続するか停止するか選択できます。

5.4.5 システム設定[本体設定] - [ロジック設定]の設定ガイド

• 継続

ロジックプログラムは停止しません。

ブザー音や表示器のステータスLED^*1での通知はされません。

• 停止

ロジックプログラムは停止します。

ブザー音での通知はされませんが、ステータスLED^*1が赤色で点滅します。

継続異常

ロジックプログラムでオペランドの値が不正などのエラーが発生したことを表します。ロジックプログラムは継続されますが、プログラムの実行結果が意図しないものになる可能性があります。
継続異常が発生しても、表示器のステータスLED^*1やブザー音での通知はされません。

  ^{*1 表示器によってはステータスLEDが存在しない場合があります。}

#L_FaultStep

演算処理が正常に行われなかった場合のプログラムStep番号を格納します。

#L_FaultLogicScreen

演算処理が正常に行われなかった場合のロジック番号を格納します。

INIT : 1

MAIN : 2

ERRH : 3

SUB-01 : 32 ～SUB-32 : 63

FB : 1001～1128

#L_StopScans

数値を入力することで、設定された数値の回数分Scanが実行され、設定値が0になるまでロジックのスキャンを実行します。その間、#L_StopPending  のビットはONになります。ビットがOFFになるとロジックが停止します。

#L_BackupCmd

保持設定されている変数のデータをバックアップする際の、バックアップ、レストアのトリガとなります。

0ビット : バックアップ実行時に自動的に下位16ビットをOFF。
1ビット : レストア実行時に自動的に下位16ビットをOFF。
8ビット : バックアップ完了(正常終了)時にON、エラー発生時はOFF。
9ビット : レストア完了(正常終了)時にON、エラー発生時はOFF。

上記以外のビットは予約です。

• 保持変数バックアップ要求ビット

実行後は自動的にOFFになります。

同時に要求ビットがONとなった場合には、バックアップを実行後にレストアが実行されます。

• 保持変数バックアップ完了ビット
