ロジックプログラムの作成

30.14.3.3 アドレスリフレッシュ

概要

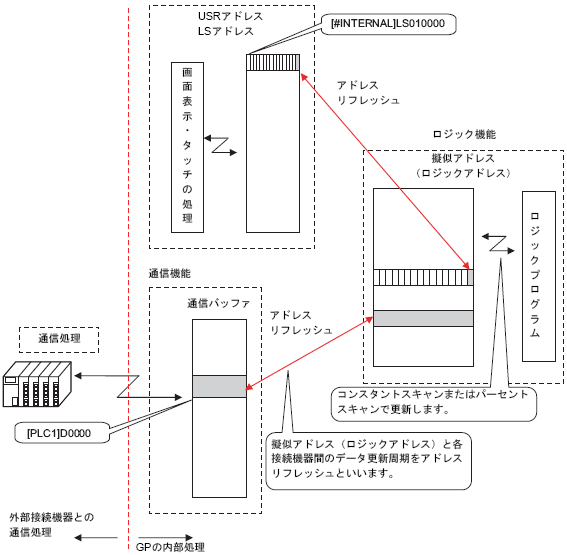

ロジックプログラムで機器アドレスを使用した場合、ロジック機能の擬似アドレス(ロジックアドレス)が割り当てられます。割り当てられた擬似アドレスを通じて、機器アドレスの値を周期的に更新し、ロジックプログラムが実行されます。

この機器アドレスと擬似アドレス間のデータを更新する手法をアドレスリフレッシュと呼びます。

ユーザシステムに応じて、データの更新間隔を指定することができます。

アドレスリフレッシュとロジックプログラムの実行は同期しません。アドレスリフレッシュでデータを更新中にロジックが実行されるとデータに差異が生じる場合があります。
例）アドレスリフレッシュで小数を含む数値データ（2ワード）を更新中の場合、ロジックが実行されるタイミングによっては整数部（1ワード目）が最新の値、小数部（2ワード目）が古い値になる可能性があります。

設定手順

アドレスリフレッシュの更新は、高速、中速、低速の3段階から選択することができます。

更新間隔はユーザシステムに影響され、常に一定の値ではありません。実際の更新間隔は、システム変数(#L_AddressRefreshTime)に格納されていますので、このシステム変数の値から更新間隔(高速、中速、低速)を調整してください。
アドレスリフレッシュの更新を速くするほど画面の更新速度に影響する場合があります。
