Cクラス(FLEX NETWORK、CANopen用)
FLEX NETWORK
製品名 | 型式 | 製品概要 | GP3000 | 詳細 |
---|---|---|---|---|
32点入力シンク・ソース/ 32点トランジスタ出力シンクタイプ |
FN-XY32SKS41 | 32点入力シンク・ソース/32点トランジスタ出力シンクタイプの入出力混合I/Oユニット <DC24Vの入力信号を接続でき、出力にはDC24V、負荷電流200mA/1点(1.6A/1コモン)までの機器が接続可能> |
Cクラス機種 |
|
32点入力シンク・ソースタイプ | FN-X32TS41 | 32点入力シンク・ソース共用タイプのI/Oユニット<DC24Vの入力信号を接続可能> | Cクラス機種 |
|
16点入力シンク・ソース/ 16点トランジスタ出力シンクタイプ |
FN-XY16SK41 | 16点入力シンク・ソース/16点トランジスタ出力シンクタイプの入出力混合I/Oユニット <DC24Vの入力信号を接続でき、出力にはDC24V、負荷電流200mA/1点(1.6A/1コモン)までの機器が接続可能> |
Cクラス機種 |
|
16点入力シンク・ソース/ 16点トランジスタ出力ソースタイプ |
FN-XY16SC41 | 16点入力シンク・ソース/16点トランジスタ出力ソースタイプの入出力混合I/Oユニット <DC24Vの入力信号を接続でき、出力にはDC24V、負荷電流200mA/1点(1.6A/1コモン)までの機器が接続可能> |
Cクラス機種 |
|
8点リレー出力/1コモンタイプ | FN-Y08RL41 | 8点リレー出力/1コモンタイプのI/Oユニット<AC240V(1A)までの負荷が接続可能> | Cクラス機種 |
|
2チャンネルアナログ/デジタル変換ユニット | FN-AD02AH41 | 2チャンネルのアナログ信号をデジタル信号に変換<分解能:12ビット> | Cクラス機種 |
|
2チャンネルデジタル/アナログ変換ユニット | FN-DA02AH41 | 2チャンネルの12ビットデジタル信号をアナログ信号に変換して出力 | Cクラス機種 |
|
4チャンネルアナログ/デジタル変換ユニット (2012/05/31販売終了) |
FN-AD04AH11 | 4チャンネルのアナログ信号をデジタル信号に変換<分解能:12ビット> | Cクラス機種 |
|
4チャンネルデジタル/アナログ変換ユニット (2012/05/31販売終了) |
FN-DA04AH11 | 4チャンネルの12ビットデジタル信号をアナログ信号に変換して出力 | Cクラス機種 |
|
通信ケーブル(10m) (2016/01/20販売終了) |
FN-CABLE2010-31-MS | GP本体とFLEX NETWORKユニットを接続するケーブル | Cクラス機種 | - |
通信ケーブル(50m) | FN-CABLE2050-31-MS | Cクラス機種 | - | |
通信ケーブル(200m) | FN-CABLE2200-31-MS | Cクラス機種 | - | |
FLEX NETWORKコネクタ *メンテナンス品 | CA6-FNCNALL-01 | FLEX NETWORK I/Fに装着するコネクタ<外部の入出力機器接続用>(5個入り) | Cクラス機種 | - |
FLEX NETWORK64点用DIOコネクタ *メンテナンス品 | GLC-DIOCN03 | 32点入力シンク・ソース/32点トランジスタ出力シンクタイプ用のDIOコネクタ(2個入り) | Cクラス機種 |
- |
エム・システム技研社製R7シリーズ (FLEX NETWORK対応リモートI/O) についてはエム・システム技研社の
FLEX NETWORK取扱説明書、互換資料をご参照ください。
CANopen(CANopenタイプ専用)
製品名 | 型式 | 製品概要 | GP3000 | 詳細 |
---|---|---|---|---|
CANopenスレーブHTBユニット | HTB1C0DM9LP | デジタル入力12点、リレー出力6点、およびトランジスタソース出力2点内蔵のCANopen対応スレーブユニット <EXモジュールを最大7台接続可能> |
Cクラス機種 |
|

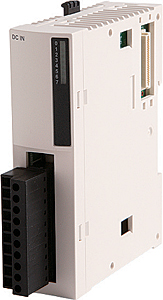

8点入力モジュール | EXM-DDI8DT | 8点入力シンク・ソース共用タイプのI/Oユニット | Cクラス機種 |
|

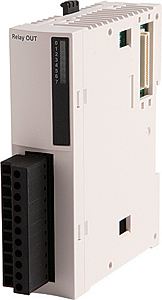

8点リレー出力モジュール | EXM-DRA8RT | 8点リレー出力・2コモンタイプのI/Oユニット | Cクラス機種 |
|
8点シンク出力モジュール | EXM-DDO8UT | 8点トランジスタ出力シンクタイプのI/Oユニット | Cクラス機種 |
|
8点ソース出力モジュール | EXM-DDO8TT | 8点トランジスタ出力ソースタイプのI/Oユニット | Cクラス機種 |
|

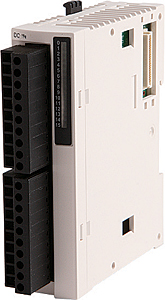

16点入力モジュール | EXM-DDI16DT | 16点入力シンク・ソース共用タイプのI/Oユニット | Cクラス機種 |
|
16点リレー出力モジュール | EXM-DRA16RT | 16点リレー出力・2コモンタイプのI/Oユニット | Cクラス機種 |
|

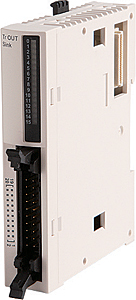

16点シンク出力モジュール | EXM-DDO16UK | 16点トランジスタ出力シンクタイプのI/Oユニット | Cクラス機種 |
|
16点ソース出力モジュール | EXM-DDO16TK | 16点トランジスタ出力ソースタイプのI/Oユニット | Cクラス機種 |
|

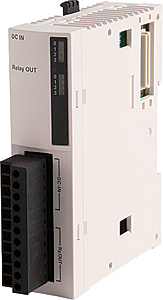

4点入力/4点リレー出力モジュール | EXM-DMM8DRT | 4点入力シンク・ソース・4点リレー出力・1コモンタイプの入出力混合I/Oユニット | Cクラス機種 |
|
2chアナログ入力モジュール | EXM-AMI2HT | 2chアナログ入力タイプ | Cクラス機種 |
|

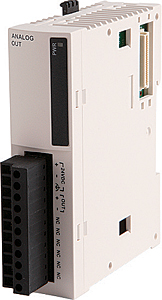

熱電対・Pt100入力/1chアナログ出力モジュール | EXM-ALM3LT | 2ch温度入力/1点アナログ出力タイプ | Cクラス機種 |
|
2chアナログ入力/1chアナログ出力モジュール | EXM-AMM3HT | 2chアナログ入力・1chアナログ出力タイプ | Cクラス機種 |
|
1chアナログ出力モジュール | EXM-AMO1HT | 1chアナログ出力タイプ | Cクラス機種 | |
HTB用DIOコネクタ *メンテナンス品 | CA7-HTBCNSET-01 | HTB用のDIOコネクタ(入力用13ピンコネクタと出力用16ピンコネクタ各1個入り) | Cクラス機種 |
- |
EXモジュール用MILコネクタ(20ピン) *メンテナンス品 | CA6-EXMCNHE20P-01 | EXモジュール用コネクタ(5個入り) | Cクラス機種 |
- |
EXモジュール用ターミナルコネクタ(11ピン) *メンテナンス品 | CA6-EXMCNRS11P-01 | Cクラス機種 |
- |
|
EXモジュール用ターミナルコネクタ(10ピン) *メンテナンス品 | CA6-EXMCNRS10P-01 | Cクラス機種 |
- |
