ステッピングモーター接続

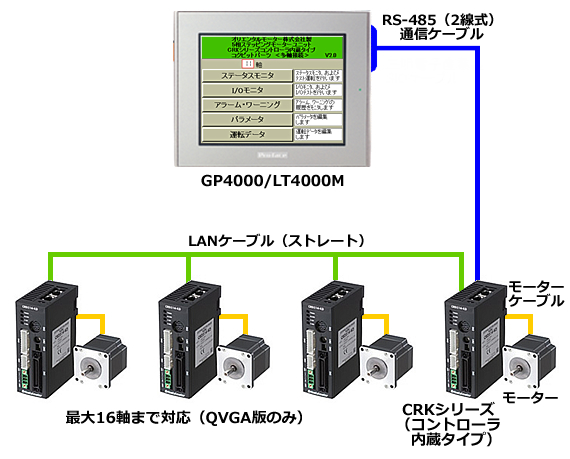

 GP4000、GP3000、LT4000Mシリーズとモータードライバを接続することで、モーターの操作と状態監視ができます。


対応機種
オリエンタルモーター株式会社 5相ステッピングモーターユニットCRKシリーズ(コントローラ内蔵タイプ)
CRD503-KD/CRD507-KD/CRD507H-KD/CRD514-KD

新5相ステッピングモーターユニット RKUシリーズ(AC電源入力 位置決め機能内蔵タイプ)
高効率ステッピングモーターユニット αSTEP ARシリーズ(AC電源入力 位置決め機能内蔵タイプ)
高効率ステッピングモーターユニット αSTEP ARシリーズ(DC電源入力 コントローラ内蔵タイプ)

特長

専用のPCソフトを使わずにCRKシリーズの各種情報をモニタできます。

最大16軸のCRKシリーズを同時接続できます。(16軸以内であれば接続する軸数や軸番号は任意です)
GP4000/3000/LT4000MシリーズからJOG運転指示が行え、現在位置を任意の運転データに反映できます。
(ティーチング操作)
1〜3軸に関しては切替操作を行わずに同一画面からJOG運転指示が行え、現在位置を任意の運転データに反映できます。(マルチ操作画面によるティーチング操作)
GP4000/3000/LT4000Mシリーズ標準搭載のUSBポートを介して、モーターのパラメータと運転データをUSBメモリにアップロードできます。アップロードしたデータは、GP4000/3000/LT4000Mシリーズに接続中の他のモーターへダウンロードして再利用できます。
USBメモリにアップロードした運転データはCSVファイル形式のため汎用的に利用できます。
  発生中のアラーム詳細をテキスト表示でき、現場での一次対応に役立ちます。


本プログラムで動作可能な機種は、GP-4301T、GP3300シリーズ、LT-4301TMになります。
対応可能な作画ソフトはGP-Pro EX Ver. 3.01.202以上になります。(LT-4301TMは、GP-Pro EX Ver. 3.12.000以上になります)
本ファイルの使用に伴い、弊社では保証およびお問い合せには応じかねますので予めご了承ください。


サンプルプログラムファイル、詳しい説明書のPDFファイルをダウンロードできます。
