表示グループ番号(#H_RecipeGroupID)
初期表示グループ番号指定
拡張レシピリストが配置されている画面に切り替えたとき、はじめに表示するレシピグループを指定するかどうかを選択します。
指定する
レシピグループIDを1～5000の間で指定します。拡張レシピリストが配置されている画面に切り替えると、指定したレシピグループIDのレシピラベルが拡張レシピリストに表示されます。システム変数#H_RecipeGroupIDを使用して、運転中に表示するレシピグループIDを変更できます。
指定しない
拡張レシピリストが配置されている画面に切り替えると、拡張レシピリストには何もレシピラベルが表示されていない状態です。システム変数#H_RecipeGroupIDを使用して、表示するレシピグループIDを指定してください。
ステータス
拡張レシピリスト操作時の処理状況や処理結果を、指定したアドレスに格納するかどうかを指定します。
ステータスアドレス

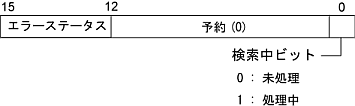

レシピラベルの絞り込み検索/ソートの処理状況や、拡張レシピの操作時の処理結果を格納するアドレスを設定します。設定できるアドレスは内部デバイスのアドレスです。
|
ビット12～15 |
内容 |
詳細 |
|
0 |
正常終了 |
- |
|
1 |
#H_RecipeGroupID値不正 |
#H_RecipeGroupIDの値を格納する前に、拡張レシピデータの転送/受信を行った |
|
2 |
#H_RecipeID値不正 |
|
|
3 |
操作の衝突 |
拡張レシピリストで以下の操作中にオフラインモードへの移行/プロジェクトの転送/表示器の電源OFFやリセットを行ったため、処理がキャンセルされた
|
|
4 |
操作の衝突 |
拡張レシピリストで以下の操作中にオフラインモードへの移行/プロジェクトの転送/表示器の電源OFFやリセットを行ったため、処理がキャンセルされた
|
|
5 |
削除エラー |
レシピグループに登録されているレシピをすべて削除しようとした(最後のレシピは削除不可) |
|
6 |
コピーエラー |
登録しているレシピ数が制限値を超えているためコピー不可 |
|
7 |
容量オーバー |
拡張レシピデータの容量が画面エリア制限値を超えているためコピー不可 |
|
13 |
書き込みエラー |
書き込みに失敗しました。再度転送してください。 |
|
14 |
書き込みエラー |
書き込みに失敗しました。再度転送してください。 |
|
15 |
更新エラー |
画面エリアの容量が不足しているため、拡張レシピデータの更新不可 |
エラーコード(エラーステータスに反映される処理結果です)
絞り込み検索/ソート
表示中のレシピラベルのソートや絞り込み検索ができます。
有効にすると、拡張レシピリストの上端に検索/ソート用のエリアが表示されます。
絞り込み検索/ソート機能に対応している機種は以下を参照してください。
1.5 機種別サポート機能一覧
有効にすると、システム変数#H_RecipeControlSearchでの検索結果も拡張レシピリストに表示されます。
大文字/小文字を区別して検索を行うには、システム変数#H_RecipeSearchOptionのビット0をOFFにして、検索を行ってください。
A.2.2.2 ワード型 - #Hシステム変数
初期表示順(#H_RecipeLabelSortType)
はじめに表示されるレシピラベルの表示順番を設定します。システム変数#H_RecipeLabelSortTypeを使用して、運転中に表示順を変更できます。
ID順
レシピグループIDが小さい順に表示されます。
レシピラベル(昇順)
レシピラベルの昇順で表示されます。
レシピラベル(降順)
レシピラベルの降順で表示されます。
拡張レシピ設定へ移動
拡張レシピリストの設定ダイアログボックスを閉じて、共通設定(張レシピ設定)の画面が開きます。
[初期表示グループ番号指定]で表示するレシピグループを指定している場合は、指定したレシピグループ(Recipe Group1)タブが表示されます。
26.27.2 レシピグループ(Recipe Group1)の設定ガイド
レシピグループを指定してない場合や指定したレシピグループが存在しない場合は、レシピグループを新規作成するための[拡張レシピグループ一覧]タブが表示されます。
26.27.1 拡張レシピグループ一覧の設定ガイド
