生産終了（予定）時期2010年5月 |
|
【推奨代替品】XVSV7BBN
|
|
| |
|
|
| 露出・埋込兼用型音声合成警報器 |
| コーンスピーカ型ボイス |
| 最小サイズ、ＤＩＮ規格の音声合成警報器！！ |
|
|
|
|
|
| POINT |
・従来品の音声ＲＯＭと推奨代替品の音声メモリは、形状や方式が異なり互換性がありません。
・最もコンパクト、省スペースタイプです。
・電子回路とスピーカの一体型ですから、取り付けが簡単です。
・4チャンネル、合計32秒までのコメントを再生します。
・保護特性IP54水のかかる場所でも使用可能です。

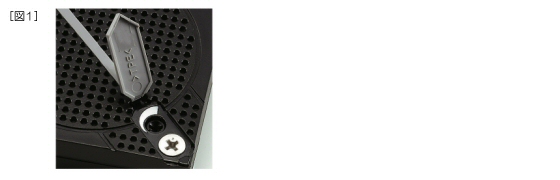

・音量は最大85dBです。（前面のボリュームで0〜85dBまで調節可能）［図１］
・バイナリー入力で15チャンネルのコメントにも対応できます。（別料金）
・信号がワンショットの場合、1回コメントを再生し、連続信号の場合は繰り返し再生します。
・同時に複数の音声起動信号が入った場合、若いチャンネル番号のコメントを優先します。（別料金にて後着優先も対応）
・外部接点回路は無電圧回路で、P．L．C．（NPNオープンコレクタ）による直接駆動が可能です。また、受注生産にてPNPオープンコレクタ接続仕様も製作可能です。
・本機購入と同時に標準コメントライブラリーからコメントを選んでいただくと、録音費は無料です。 |

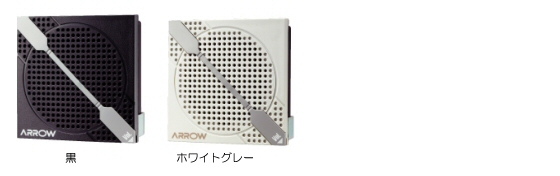

| 【製品群】 |
 |
|
| |
|
|
 |
|

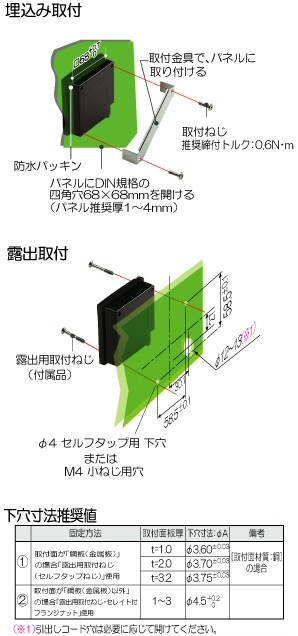

【外観寸法図・取付図・結線図（ＰＤＦ）】
SV-116P_1.pdf
1.3 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2008年7月3日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
SV-116P_2.pdf
1.9 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
SV-116P_3.dxf
0.6 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
色調 |
定格
電源電圧 |
型式 |
使用電圧
範囲 |
消費電力 |
接点容量 |
音圧レベル |
音声合成方式 |
音声 |
製品質量 |
標準価格 |
| 再生専用 |
ホワイト
グレー |
DC12V
DC24V |
SV-116P-DCW |
10〜30V |
2.5W |
電源電圧
以上
10mA以上 |
最大85dB
（1m前方）
(▲1) |
ADPCM方式 |
ｺﾒﾝﾄ数：4種類
(ﾊﾞｲﾅﾘｰ15)
録音時間：合計32秒
(標準ﾋﾞｯﾄﾚｰﾄ128Kbit/s) |
130g |
\10,500- |
| 5.0W |
| 黒 |
DC12V
DC24V |
SV-116P-DCB |
2.5W |
| 5.0W |
|
|
|
| |
IP |
使用温度範囲 |
定格時間 |
材質・色調 |
引き出し線 |
| 長さ |
線種 |
| SV-116P
| IP54
防塵防まつ構造 |
-10℃〜55℃ |
連続 |
ＡＢＳ樹脂
（ホワイトグレーまたは黒） |
500mm |
電源線
音声起動信号線 |
UL1007AWG24×6本
|
|
|
|
| 【ROM容量】 |
| 標準 |
メモリ容量 |
ビットレート |
再生時間 |
4Mbit
（増設不可） |
32Kbit/s |
128秒 |
| 64Kbit/s |
64秒 |
| 128Kbit/s |
32秒 |
|
|
(▲1)記載の音圧レベルは、1kHz正弦波を再生したとき本体前面の前方1ｍでの最大音圧です。録音内容、電圧変動、取り付け状態により変化するため、表記の音色より低くなる場合があります。
(▲2)複数台を同時に使用される場合、同時に再生開始しても同期しません。
|
|
| |
|
| |
