生産終了（予定）時期2009年12月 |
|
【推奨代替品】APF-A
|
|
| |
|
|
| 超小型フラッシュ表示灯 |
| φ６６ ミニッコ６６（キセノン灯） |
| レンズカットグローブで強力な閃光 |
|
|
|
|
|
| POINT |
・レンズカットグローブは耐熱ＡＳ樹脂製で、赤・黄・緑・青の４色です。
・保護特性ＩＰ２３（正方向取り付け時）です。
・寿命は約５，０００時間です。 |
| 【製品群】 |
 |
| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|

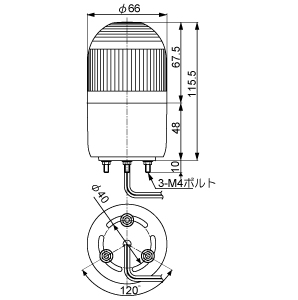

【外観寸法図・取付図・結線図（ＰＤＦ）】
ASSX_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2008年1月26日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ASSX_2.pdf
0.3 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ASSX_3.dxf
1.1 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| | 定格電源電圧 | グローブ色 | 型式 | 使用電圧範囲 | 消費電力 | 突入電流 | 製品質量 | 標準価格 |
| φ66フラッシュ表示灯 | AC100V | 赤 | ASSX-100R | 90〜110V | 2.5W | 4A | 0.2kg | \8,100- |
| 黄 | ASSX-100Y |
| 緑 | ASSX-100G |
| 青 | ASSX-100B |
|
|
|
| | 光源 | 点滅速度 | IP | 材質 | 引き出し線 |
| 長さ | 線種 |
| AC100V | キセノン球 | 75min-1
(▲1) | IP23 | グローブ：AS樹脂
ボディ：ABS樹脂 | 400mm | 電源線 | VFF0.75mm2×2芯 |
|
(▲1)表記の点滅速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
|
|
| |
|
| |
