| 小型電球回転灯 |
| φ１０６ 小型電球回転灯 |
| スマートなデザインのベスト小型回転灯 |
|
|
|
|
|
（低電圧電球タイプ）
|
|
| ASC |
|
端子台
|
|
| ASCN |
|
端子台・ブザー付
|
|
| ASCB |
|
|
|
| POINT |
・ＡＳＣＢは最大９０ｄＢの電子ブザーを外部接点により制御できます。
・交流用では低電圧白熱球１２Ｖ５Ｗを使用しています。
・ＡＳＣＮ、ＡＳＣＢは配線に便利な端子台方式です。
・ボディはＡＢＳ樹脂製、グローブは透明度抜群のメタクリル樹脂を使用しています。
・ＡＳＣ、ＡＳＣＮは電源電圧ＤＣ４８Ｖ仕様も受注生産対応致します。
・保護特性ＩＰ２３（正方向取り付け時）です。
・予備球を１個同梱しています。

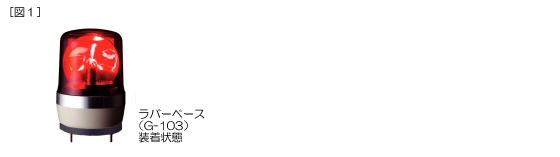

・ラバーベース（Ｇ−１０３）の使用によりＩＰ５５に対応しています。［図１］ |
| 【製品群】 |
 |
| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|
【外観寸法図・取付図・結線図（ＰＤＦ）】
ASC_INVISIBLE1_1.pdf
0.3 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2008年3月11日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ASC_INVISIBLE1_2.pdf
0.5 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ASC_INVISIBLE1_3.dxf
0.3 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
定格電源電圧 |
グローブ色 |
型式 |
使用電圧範囲 |
消費電力 |
突入電流 |
電子ブザー音 |
音圧レベル |
製品質量 |
標準価格 |
備考 |
| φ106回転灯 |
リード線式
・
低電圧電球 |
ブザー無し |
DC12V |
赤 |
ASC-12R |
10.8〜13.2V |
10W |
8A |
なし |
なし |
0.5kg |
\8,200- |
受注生産品(▲2) |
| 黄 |
ASC-12Y |
| 緑 |
ASC-12G |
| 青 |
ASC-12B |
| AC/DC24V |
緑 |
ASC-24G |
21.6〜26.4V |
4A |
|
| 青 |
ASC-24B |
|
| DC48V |
緑 |
ASC-48G |
43.2〜52.8V |
2A |
\12,700- |
受注生産品(▲2) |
| 青 |
ASC-48B |
| AC100V |
緑 |
ASC-100G |
90〜110V |
6W |
1A |
0.6kg |
\8,700- |
|
| 青 |
ASC-100B |
|
| AC200V |
緑 |
ASC-200G |
180〜220V |
0.5A |
|
| 青 |
ASC-200B |
|
端子台式
・
低電圧電球 |
DC12V |
赤 |
ASCN-12R |
10.8〜13.2V |
10W |
8A |
0.5kg |
\8,500- |
受注生産品(▲2) |
| 黄 |
ASCN-12Y |
| 緑 |
ASCN-12G |
| 青 |
ASCN-12B |
| AC/DC24V |
赤 |
ASCN-24R |
21.6〜26.4V |
4A |
|
| 黄 |
ASCN-24Y |
|
| 緑 |
ASCN-24G |
|
| 青 |
ASCN-24B |
|
| DC48V |
赤 |
ASCN-48R |
43.2〜52.8V |
2A |
\13,000- |
受注生産品(▲2) |
| 黄 |
ASCN-48Y |
| 緑 |
ASCN-48G |
| 青 |
ASCN-48B |
| AC100V |
赤 |
ASCN-100R |
90〜110V |
6W |
1A |
0.6kg |
\9,300- |
|
| 黄 |
ASCN-100Y |
|
| 緑 |
ASCN-100G |
|
| 青 |
ASCN-100B |
|
| AC200V |
赤 |
ASCN-200R |
180〜220V |
0.5A |
|
| 黄 |
ASCN-200Y |
|
| 緑 |
ASCN-200G |
|
| 青 |
ASCN-200B |
|
| ブザー付 |
DC12V |
緑 |
ASCB-12R |
10.8〜13.2V |
10W |
8A |
断続音
(▲5) |
90dB
(1m前方)
(▲1) |
0.5kg |
\11,800- |
受注生産品(▲2) |
| 青 |
ASCB-12Y |
| 青 |
ASCB-12G |
| 青 |
ASCB-12B |
| AC/DC24V |
緑 |
ASCB-24G |
21.6〜26.4V |
4A |
|
| 青 |
ASCB-24B |
|
| AC100V |
緑 |
ASCB-100G |
90〜110V |
6W |
1A |
0.6kg |
\12,700- |
|
| 青 |
ASCB-100B |
|
| AC200V |
緑 |
ASCB-200G |
180〜220V |
0.5A |
|
| 青 |
ASCB-200B |
|
|
| |
| |
光源 |
閃光速度 |
IP |
電球 |
材質 |
引き出し線 |
| 長さ |
線種 |
| ASC |
DC12V |
電球 |
140min-1
(▲4)
|
IP23 |
D03 |
G18,BA15S/19 |
12V10W |
グローブ：メタクリル樹脂
ボディ：ABS樹脂
|
400mm |
電源線 |
VFF0.75mm2
×2芯 |
| AC/DC24V |
D07 |
24V10W |
| DC48V |
DD60 |
55V10W |
| AC100V |
D32 |
12V5W |
VFF0.75mm2
×2芯
プラグ付 |
| AC200V |
VFF0.75mm2
×2芯 |
ASCN
ASCB |
DC12V |
D03 |
G18,BA15S/19 |
12V10W |
- |
- |
| AC/DC24V |
D07 |
24V10W |
DC48V
(▲3) |
DD60 |
55V10W |
| AC100V |
D32 |
12V5W |
| AC200V |
|
(▲1)記載の音圧レベルは、本体前方1ｍでの最大音圧です。電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲2)受注生産品です。納期については株式会社デジタル シグナリング販売事業部までお問い合わせください。
(▲3)ASCNのみ
(▲4)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
(▲5)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。 |
|
| |
|
| |
