光源に、ＬＥＤ（発光ダイオード）を使用した、長寿命の表示灯・回転灯です。保護特性を表します。保護特性を表します。ラバーベース（Ｇ−１０３）使用時。グローブ色を表示の色から選べます。
小型パワーＬＥＤ回転灯
φ１０６　パワーＬＥＤ回転灯
広告看板用にマッチするデザイン
環境に優しいＲｏＨＳ指令に対応した商品です。ＩＥＣ・ＥＮ規格適合品です。ＥＵ諸国への輸出に際し、ＣＥマーキングが必要な機器へも安心してご使用いただけます。ＵＬ規格認定品です。UL File No.E164353　対象品：ＤＣ１２Ｖ／ＤＣ２４Ｖタイプ


LRSC-A
POINT
・新開発「スポットレンズ」により標準品でも上下方向からの視認性をＵＰしました。［図１］
・Φ１０６サイズのＬＥＤ省エネ回転灯新登場。ベストセラー商品がついにLED化！！
・ローコストのLED回転灯
・光源がＬＥＤなので長寿命で振動にも強くメンテナンスフリーで、しかも省電力。(ＡＣ／ＤＣ２４Ｖ仕様で３Ｗ)
・ＡＣ／ＤＣ２４Ｖ仕様はＰ．Ｌ．Ｃ．でダイレクト駆動可能です。（ＤＣ２４Ｖ２００ｍＡ以上、突入電流２Ａ以上対応可能なＰ．Ｌ．Ｃ．で制御可能）
・保護特性ＩＰ２３（正方向取り付け時）です。
・ボディはＡＢＳ樹脂、グローブはポリカーボネート樹脂を使用しています。
・ＤＣ４８Ｖ仕様も対応。
・拡散レンズ（ＬＲＳＣ-Ｃ）装着により、上下方向の視認性が向上します。
・弊社のイチオシ商品。ロングセラー長寿命。
・ラバーベース（Ｇ−１０３）の使用によりＩＰ５５に対応します。［図２］
【製品群】
【オプション】

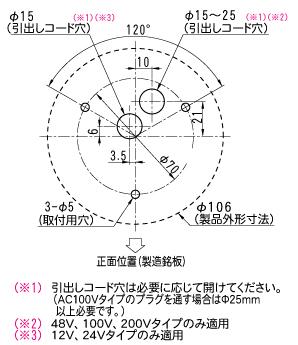

【外観寸法図・取付図・結線図（ＰＤＦ）】
LRSC-A_1.pdf
0.3 M
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2016年3月18日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。
LRSC-A_2.pdf
3.2 M
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
LRSC-A_3.dxf
0.3 M

　　

【仕様表】
　 定格電源電圧 グローブ色 型式 消費電力 突入電流 製品質量 参考
標準価格
（税抜）		 備考
φ106回転灯 AC/DC12V 赤 LRSC-12R-A 3.2W 2A 0.5kg \9,700- CE適合品
UL認定品
黄 LRSC-12Y-A
緑 LRSC-12G-A \10,300-
青 LRSC-12B-A
AC/DC24V 赤 LRSC-24R-A \9,700-
黄 LRSC-24Y-A
緑 LRSC-24G-A \10,300-
青 LRSC-24B-A
DC48V 赤 LRSC-48R-A 4W \13,500- 　
黄 LRSC-48Y-A 　
緑 LRSC-48G-A \14,100- 　
青 LRSC-48B-A 　
AC100V 赤 LRSC-100R-A 0.2A 0.6kg \10,500- 　
黄 LRSC-100Y-A 　
緑 LRSC-100G-A \11,000- 　
青 LRSC-100B-A 　
AC200V 赤 LRSC-200R-A \11,600- 　
黄 LRSC-200Y-A 　
緑 LRSC-200G-A \12,200- 　
青 LRSC-200B-A 　
　
　 光源 閃光速度 IP 材質 引き出し線
長さ 線種
LRSC AC/DC12V
AC/DC24V		 パワーLED 140min-1
(▲1)		 IP23 グローブ：ポリカーボネート樹脂
ボディ：ABS樹脂 		400mm 電源線 SPT-1　AWG18×2芯
AC48V VFF　0.75mm2×2芯
AC100V VFF　0.75mm2×2芯プラグ付き
AC200V VFF　0.75mm2×2芯
(▲1)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。


　　
