HOME > 製品紹介 > アロータワーライトシリーズ積層式電球表示灯 > 中型積層式電球表示灯

生産終了（予定）時期2009年3月

耐振型積層式電球表示灯

φ５６　お振アラーム　ポール取付タイプ

耐振積層式表示灯お振とアラーム音のドッキング

点灯式・電子音付

ANME-A

点灯式・電子音付

ANME-B

点灯・点滅式・電子音付

ANTME-A

点灯・点滅式・電子音付

ANTME-B

POINT

・外部接点回路は無電圧回路で、Ｐ．Ｌ．Ｃ．（ＮＰＮオープンコレクタ）による直接駆動が可能です。
・区別しやすい４種類のアラーム音を再生します。
・表示灯とアラーム音は入力によってそれぞれ個別に制御できます。
・スピーカ出力は、最大８５ｄＢです。
・内蔵ボリュームにより音量は自由に変化させることができます。
・グローブ、電球は工具なしで簡単に取り換えができます。
・保護特性ＩＰ２０　水のかからない場所でご使用ください。

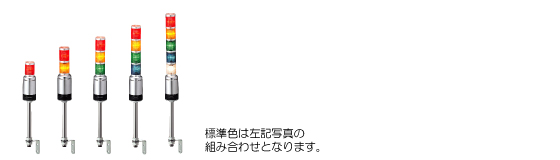

【製品群】

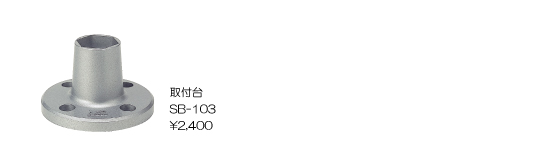

【オプション】

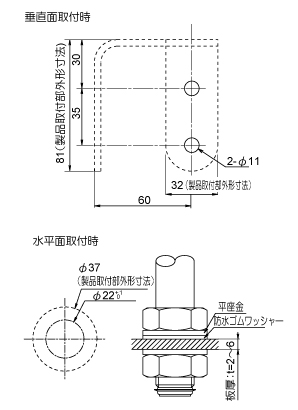

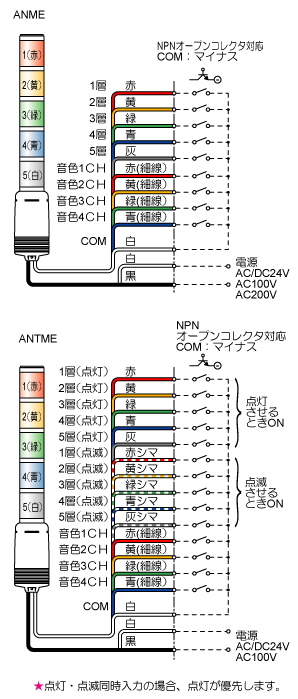

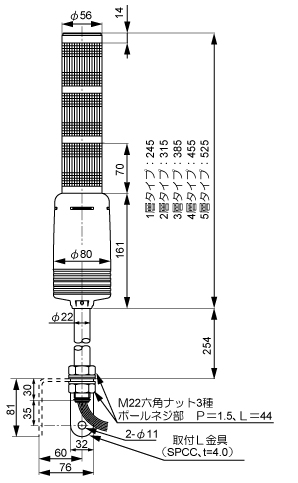

【外観寸法図・取付図・結線図（ＰＤＦ）】 ANME-A_1.pdf 0.3 M

【取扱説明書】 ※掲載の取扱説明書は最新の内容です（2004年11月21日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。 ANME-A_2.pdf 0.3 M


【外観寸法図（DXF）】 ※右クリックでダウンロードしてください。 ANME-A_3.dxf 1.2 M

【詳細説明】

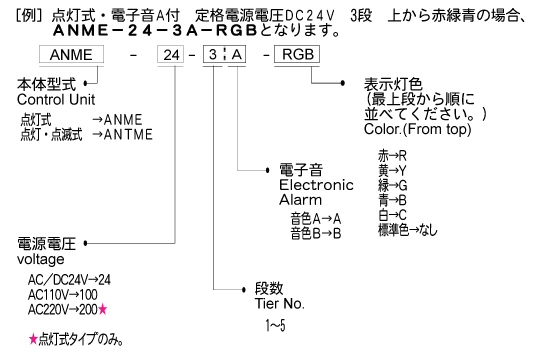

・型式の付け方　How　to　construction　Model　No.
標準色以外の色の組合せは受注対応で承ります。（価格は、標準品と同じです。納期については、最寄りの弊社営業所までお問い合わせください。）ご注文の際は、下記の要領でご指定ください。(▲1)

【仕様表】

定格電源電圧

段数

型式

使用電圧範囲

消費電力

信号線接点容量

電子音

音声レベル

製品質量

標準価格

φ56積層式表示灯

点灯

アラームAタイプ

AC/DC24V

ANME-24-1A

21.6～26.4V

18.5W

DC20V以上
20mA以上

1.ﾋﾟﾋﾟﾋﾟ･･･

2.ﾋﾟｰﾎﾟﾋﾟｰﾎﾟ

3.ﾌﾞｰﾌﾞｰ

4.ﾌﾞｯﾌﾞｰ､ﾌﾞｯﾌﾞｰ

(▲4)

85dB
(1m前方)
(▲2)

1.2kg

\33,000-

ANME-24-2A

28.5W

1.3kg

\36,200-

ANME-24-3A

38.5W

1.4kg

\38,500-

ANME-24-4A

48.5W

1.5kg

\41,700-

ANME-24-5A

58.5W

1.7kg

\45,100-

AC100V

ANME-100-1A

90～110V

20W

1.2kg

\35,200-

ANME-100-2A

35W

1.3kg

\38,500-

ANME-100-3A

50W

1.4kg

\40,700-

ANME-100-4A

65W

1.5kg

\43,900-

ANME-100-5A

80W

1.7kg

\48,400-

AC200V

ANME-200-1A

180～220V

14W

1.2kg

\35,200-

ANME-200-2A

24W

1.3kg

\38,500-

ANME-200-3A

34W

1.4kg

\40,700-

ANME-200-4A

44W

1.5kg

\43,900-

ANME-200-5A

54W

1.7kg

\48,400-

アラームBタイプ

AC/DC24V

ANME-24-1B

21.6～26.4V

18.5W

1.ﾋﾟｰﾝﾙﾙｰ､ﾋﾟｰﾝﾙﾙｰ

2.ﾋﾟｯﾎﾟﾊﾟｰ､ﾋﾟｯﾎﾟﾊﾟｰ

3.ﾊﾟﾎﾟｰ､ﾊﾟﾎﾟｰ

4.ﾋﾟﾋﾟｰﾙﾙﾙ､ﾋﾟﾋﾟｰﾙﾙﾙ

(▲4)

1.2kg

\33,000-

ANME-24-2B

28.5W

1.3kg

\36,200-

ANME-24-3B

38.5W

1.4kg

\38,500-

ANME-24-4B

48.5W

1.5kg

\41,700-

ANME-24-5B

58.5W

1.7kg

\45,100-

AC100V

ANME-100-1B

90～110V

20W

1.2kg

\35,200-

ANME-100-2B

35W

1.3kg

\38,500-

ANME-100-3B

50W

1.4kg

\40,700-

ANME-100-4B

65W

1.5kg

\43,900-

ANME-100-5B

80W

1.7kg

\48,400-

AC200V

ANME-200-1B

180～220V

14W

1.2kg

\35,200-

ANME-200-2B

24W

1.3kg

\38,500-

ANME-200-3B

34W

1.4kg

\40,700-

ANME-200-4B

44W

1.5kg

\43,900-

ANME-200-5B

54W

1.7kg

\48,400-

点灯
・
点滅

アラームAタイプ

AC/DC24V

ANTME-24-1A

21.6～26.4V

18.5W

1.ﾋﾟﾋﾟﾋﾟ･･･

2.ﾋﾟｰﾎﾟﾋﾟｰﾎﾟ

3.ﾌﾞｰﾌﾞｰ

4.ﾌﾞｯﾌﾞｰ､ﾌﾞｯﾌﾞｰ

(▲4)

1.2kg

\36,200-

ANTME-24-2A

28.5W

1.3kg

\39,600-

ANTME-24-3A

38.5W

1.4kg

\41,700-

ANTME-24-4A

48.5W

1.5kg

\45,100-

ANTME-24-5A

58.5W

1.7kg

\48,400-

AC100V

ANTME-100-1A

90～110V

20W

1.2kg

\38,500-

ANTME-100-2A

35W

1.3kg

\41,700-

ANTME-100-3A

50W

1.4kg

\43,900-

ANTME-100-4A

65W

1.5kg

\48,400-

ANTME-100-5A

80W

1.7kg

\51,800-

アラームBタイプ

AC/DC24V

ANTME-24-1B

21.6～26.4V

18.5W

1.2kg

\36,200-

ANTME-24-2B

28.5W

1.3kg

\39,600-

ANTME-24-3B

38.5W

1.4kg

\41,700-

ANTME-24-4B

48.5W

1.5kg

\45,100-

ANTME-24-5B

58.5W

1.7kg

\48,400-

AC100V

ANTME-100-1B

90～110V

20W

1.2kg

\38,500-

ANTME-100-2B

35W

1.3kg

\41,700-

ANTME-100-3B

50W

1.4kg

\43,900-

ANTME-100-4B

65W

1.5kg

\48,400-

ANTME-100-5B

80W

1.7kg

\51,800-

		光源	点滅速度	IP	電球			材質	引き出し線
									長さ	線種
ANME	AC/DC24V	電球	点滅しません	IP20 屋内専用型	D22	T20,E12	28V10W	グローブ：ポリカーボネート樹脂ボディ：ABS樹脂ポール(φ22)：STK (クロームメッキ) L金具：SPCC (三価クロムクロメートメッキ)	400mm	音色信号線： UL1007AWG24×4本ランプ・COM線： UL1007AWG20×(6)本電源線： VCTFK0.75mm²×2芯
	AC100V				D23		110V15W
	AC200V				D24		220V10W
ANTME	AC/DC24V		80min^-1 (▲3)		D22		28V10W			音色信号線： UL1007AWG24×4本ランプ・COM線： UL1007AWG20×(11)本電源線： VCTFK0.75mm²×2芯
	AC100V				D23		110V15W

(▲1)標準色は、【製品群】写真の組み合せとなります。標準色以外の色の組み合せは、受注対応で承ります。本製品は、ご購入後の色の組み替えが可能です。（価格は、標準色と同じです。納期については、最寄りの弊社営業所までお問い合わせください。)色配列は、型式の最後に、最上段から順に、R,Y,G,B,Cでご指定ください。
(▲2)記載の音圧レベルは、本体前面の前方1ｍでの最大音圧です。音色、電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲3)表記の点滅速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
(▲4)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。
