生産終了（予定）時期2007年12月 |
|
【推奨代替品】AHMCK-D
|
|
| |
|
|
| メロディ・アラーム電子音内蔵電球回転灯 |
| φ１３５ ビッグホーン（電子音）マルチサウンドタイプ |
| 音を重視した現場に最適な汎用タイプ!! |
|
|
|
|
|
点灯式・アラーム・メロディ
|
|
| AHMCL-D |
|
アラーム・メロディ
|
|
| AHMCN-D |
|
|
|
| POINT |
・小型ながら１０５ｄＢの大音量で内蔵ボリュームで無段階に調節できます。
・同時に複数の電子音起動信号が入った場合、若い番号の信号を優先します。
・点灯ランプ一体型とスピーカ単体型の２タイプを準備しています。
・外部接点回路は無電圧回路で、Ｐ．Ｌ．Ｃ．（ＮＰＮオープンコレクタ）による直接駆動が可能です。
・電子音はランプと連動しており、電子音吹鳴中にランプも点灯します。
・１６種類のアラーム音を外部接点で制御できるマルチサウンドタイプです。
・保護特性ＩＰ２３（正方向取り付け時）です。 |

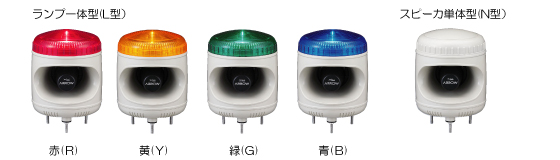

| 【製品群】 |
 |
| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|
【外観寸法図・取付図・結線図（ＰＤＦ）】
AHMCL-D_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2006年1月6日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
AHMCL-D_2.pdf
1.7 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
AHMCL-D_3.dxf
0.6 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
定格電源電圧 |
グローブ色 |
型式 |
使用電圧範囲 |
消費電力 |
信号線接点容量 |
電子音 |
音圧レベル |
製品質量 |
標準価格 |
備考 |
アラーム
・
メロディ Dタイプ |
ランプ一体型 |
DC12V |
赤 |
AHMCL-12R-D |
10.8〜13.2V |
8W |
電源電圧以上
10mA以上 |
音色一覧 |
最大105dB
(1m前方) |
1.1kg |
\21,800- |
受注生産品
(▲) |
| 黄 |
AHMCL-12Y-D |
| 緑 |
AHMCL-12G-D |
| 青 |
AHMCL-12B-D |
| AC/DC24V |
赤 |
AHMCL-24R-D |
21.6〜26.4V |
15W |
|
| 黄 |
AHMCL-24Y-D |
|
| 緑 |
AHMCL-24G-D |
|
| 青 |
AHMCL-24B-D |
|
| AC100V |
赤 |
AHMCL-100R-D |
90〜110V |
DC24V以上
10mA以上 |
1.4kg |
\24,700- |
|
| 黄 |
AHMCL-100Y-D |
|
| 緑 |
AHMCL-100G-D |
|
| 青 |
AHMCL-100B-D |
|
| AC200V |
赤 |
AHMCL-200R-D |
180〜220V |
|
| 黄 |
AHMCL-200Y-D |
|
| 緑 |
AHMCL-200G-D |
|
| 青 |
AHMCL-200B-D |
|
| スピーカー単体 |
DC12V |
- |
AHMCN-12-D |
10.8〜13.2V |
5W |
電源電圧以上
10mA以上 |
0.9kg |
\18,900- |
受注生産品
(▲) |
| AC/DC24V |
AHMCN-24-D |
21.6〜26.4V |
12W |
|
| DC48V |
AHMCN-48-D |
43.2〜52.8V |
18W |
DC24V以上
10mA以上 |
\23,300- |
受注生産品
(▲) |
| AC100V |
AHMCN-100-D |
90〜110V |
10W |
1.2kg |
\21,800- |
|
| AC200V |
AHMCN-200-D |
180〜220V |
|
|
| |
| |
光源 |
IP |
電球 |
材質 |
引き出し線 |
| 長さ |
線種 |
| AHMCL |
DC12V |
電球 |
IP23
防雨構造 |
D32 |
G18,BA15S/19 |
12V5W |
グローブ：AS樹脂
ボディ：ABS樹脂
|
400mm |
信号線、COM線、ランプ線：
UL1007AWG22×6本
電源線：
VCTFK0.75mm2×2芯
|
| AC/DC24V |
D09 |
24V5W |
| AC100V |
D32 |
12V5W |
| AC200V |
| AHMCN |
- |
- |
グローブ、ボディ：ABS樹脂 |
|
|
(▲)受注生産品です。納期についてはお問い合わせください。
|
|
| |
|
| |
