生産終了（予定）時期2011年12月 |
|
【推奨代替品】LRX-A
|
|
| |
|
|
| 超小型電球回転灯 |
| φ８４ 電球回転灯 |
シンプルなデザインであらゆる機器にベストマッチ!!
・赤、黄、緑、青色の代替品 LRX-A
・紫色の代替品 なし |
|
|
|
|
|
| POINT |
・耐振設計で信頼と実績を誇るフィラメント式の小型タイプです。

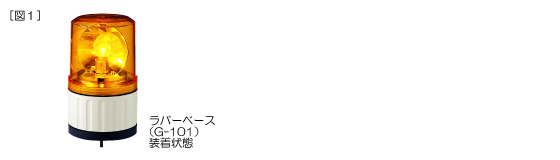

・ラバーベース（Ｇ−１０１）の使用によりＩＰ６５に対応します。［図１］
・制御盤や広告看板の四角形にマッチしたデザインで様々な用途にご使用いただけます。
・交流用では低電圧白熱電球１２Ｖ５Ｗを使用しています。
・ＡＣ１００Ｖ仕様はコンセントプラグ付きです。
・ボディはＡＢＳ樹脂製、グローブはポリカーボネート樹脂を使用しています。
・保護特性ＩＰ２３（正方向取り付け時）です。 |
| 【製品群】 |
 |
| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|
【外観寸法図・取付図・結線図（ＰＤＦ）】
AF_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2007年11月14日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
AF_2.pdf
1.9 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
AF_3.dxf
0.4 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
定格電源電圧 |
グローブ色 |
型式 |
使用電圧範囲 |
消費電力 |
突入電流 |
製品質量 |
標準価格 |
備考 |
| φ84回転灯 |
DC12V |
赤 |
AF-12R |
10.8〜13.2V |
12W |
8A |
0.4kg |
\8,000- |
受注生産品
(▲1) |
| 黄 |
AF-12Y |
| 緑 |
AF-12G |
| 青 |
AF-12B |
| 紫 |
AF-12VI |
| AC/DC24V |
赤 |
AF-24R |
21.6〜26.4V |
4A |
|
| 黄 |
AF-24Y |
|
| 緑 |
AF-24G |
|
| 青 |
AF-24B |
|
| 紫 |
AF-24VI |
|
| DC48V |
赤 |
AF-48R |
43.2〜52.8V |
15W |
2A |
\11,900- |
|
| 黄 |
AF-48Y |
|
| 緑 |
AF-48G |
|
| 青 |
AF-48B |
|
| 紫 |
AF-48VI |
|
| AC100V |
赤 |
AF-100R |
90〜110V |
7W |
1A |
0.6kg |
\8,800- |
|
| 黄 |
AF-100Y |
|
| 緑 |
AF-100G |
|
| 青 |
AF-100B |
|
| 紫 |
AF-100VI |
|
| AC200V |
赤 |
AF-200R |
180〜220V |
0.5A |
|
| 黄 |
AF-200Y |
|
| 緑 |
AF-200G |
|
| 青 |
AF-200B |
|
| 紫 |
AF-200VI |
|
|
| |
| |
光源 |
閃光速度 |
IP |
電球 |
材質 |
引き出し線 |
| 長さ |
線種 |
| DC12V |
電球 |
140min-1
(▲2)
|
IP23 |
D03 |
G18,BA15S/19 |
12V10W |
グローブ：ポリカーボネート樹脂
ボディ：ABS樹脂 |
400mm |
電源線 |
VFF0.75mm2×2芯
(白、黒)
|
| AC/DC24V |
D07 |
24V10W |
| DC48V |
DD65 |
G18,BA15D/19 |
55V10W |
| AC100V |
DD64 |
G18,BA15S/19 |
12V5W |
VFF0.75mm2×2芯
(白、白)プラグ付き
|
| AC200V |
VFF0.75mm2×2芯
(白、黒)
|
|
(▲1)受注生産品です。納期については株式会社デジタル シグナリング販売事業部までお問い合わせください。
(▲2)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
|
|
| |
|
| |
