生産終了（予定）時期2007年12月
【推奨代替品】LEUT
　　
白熱電球を使用した点灯・点滅表示灯または、回転灯です。保護特性を表します。グローブ色を表示の色から選べます。
角型積層式電球表示灯
□５０　シグナルポール　中型　ポール取付タイプ
□５０電球タイプの中型

点灯式
作動させると点灯します。
ACMD
点灯・点滅式
信号線または、内蔵スイッチの切り換えで、点灯・点滅を制御できます。
ATMD
POINT
・あらゆる省力化機械・工場設備に最適です。
・グローブはAS樹脂製で赤・黄・緑・青・紫・透明の６色から選べます。
・グローブの配色は自由に組み替えられます。
・各段個別に点灯あるいは点滅表示（ＡＴＭＤのみ）が可能です。（点灯・点滅共ＯＮ時点灯となります）
・保護特性ＩＰ２０　水のかからない場所でご使用ください。

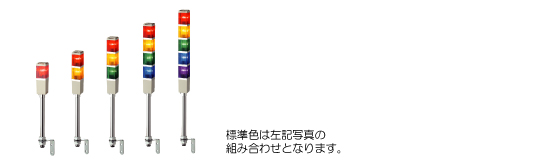

【製品群】
【オプション】

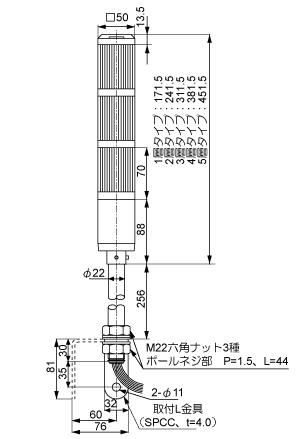

【外観寸法図・取付図・結線図（ＰＤＦ）】
ACMD_1.pdf
0.2 M
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2005年5月6日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ACMD_2.pdf
0.4 M
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ACMD_3.dxf
1.2 M

　　

【仕様表】
　 定格電源電圧 段数 型式 使用電圧範囲 消費電力 信号線接点容量 製品質量 標準価格
□50積層式表示灯 点灯 AC/DC24V 1 ACMD-24-1 21.6〜26.4V 10.0W 電源電圧以上
4A以上		 0.7kg \7,400-
2 ACMD-24-2 20.0W 0.9kg \8,900-
3 ACMD-24-3 30.0W 1.0kg \10,300-
4 ACMD-24-4 40.0W 1.0kg \12,200-
5 ACMD-24-5 50.0W 1.2kg \13,500-
AC100V 1 ACMD-100-1 90〜110V 10.0W 電源電圧以上
0.9A以上		 0.7kg \7,600-
2 ACMD-100-2 20.0W 0.9kg \9,000-
3 ACMD-100-3 30.0W 1.0kg \10,500-
4 ACMD-100-4 40.0W 1.0kg \12,400-
5 ACMD-100-5 50.0W 1.2kg \13,800-
AC200V 1 ACMD-200-1 180〜220V 10.0W 電源電圧以上
0.4A以上		 0.7kg \8,100-
2 ACMD-200-2 20.0W 0.9kg \9,500-
3 ACMD-200-3 30.0W 1.0kg \11,000-
4 ACMD-200-4 40.0W 1.0kg \13,200-
5 ACMD-200-5 50.0W 1.2kg \14,500-
点灯
・
点滅		 AC/DC24V 1 ATMD-24-1 21.6〜26.4V 10.0W 電源電圧以上
4A以上		 0.8kg \11,900-
2 ATMD-24-2 20.0W 0.9kg \13,200-
3 ATMD-24-3 30.0W 1.0kg \14,800-
4 ATMD-24-4 40.0W 1.1kg \18,000-
5 ATMD-24-5 50.0W 1.2kg \18,600-
AC100V 1 ATMD-100-1 90〜110V 10.0W 電源電圧以上
0.9A以上		 0.8kg \11,400-
2 ATMD-100-2 20.0W 0.9kg \12,700-
3 ATMD-100-3 30.0W 1.0kg \14,300-
4 ATMD-100-4 40.0W 1.1kg \16,700-
5 ATMD-100-5 50.0W 1.2kg \18,100-
AC200V 1 ATMD-200-1 180〜220V 10.0W 電源電圧以上
0.4A以上		 0.8kg \12,100-
2 ATMD-200-2 20.0W 0.9kg \13,400-
3 ATMD-200-3 30.0W 1.0kg \14,800-
4 ATMD-200-4 40.0W 1.1kg \17,400-
5 ATMD-200-5 50.0W 1.2kg \18.600-
　
　 光源 点滅速度 IP 電球 材質 引き出し線
長さ 線種
ACMD AC/DC24V 電球 点滅しません IP20
屋内専用型		 D05 T20,E12 24V10W グローブ：AS樹脂
ボディ：ABS樹脂
ポール(φ22)：STK
(クロームメッキ)
L金具：SPCC
(三価クロムクロメートメッキ) 		400mm 信号線,電源線：UL1015AWG20×6本
AC100V D14 110V10W
AC200V D19 220V10W
ATMD AC/DC24V 80min-1±10% D05 24V10W 信号線：UL1015AWG20×7本
電源線：VCTFK0.75mm2×2芯
AC100V D14 110V10W
AC200V D19 220V10W


　　
