生産終了（予定）時期2007年2月 |
|
【推奨代替品】ACM-M-D
|
|
| |
|
|
| メロディ・アラーム電子音内蔵電球回転灯 |
| φ１１０ コスモライト（電子音） |
| 回転灯と電子音の一体型!!あらゆる機器に使える多機能タイプ |
|
|
|
|
|
| POINT |
・光と音で確実な情報伝達ができます。
・コンパクト設計の省スペースタイプです。
・電子音は最大９０ｄＢの全方向型です。（内蔵ボリュームにより０〜９０ｄBまで調節可能）
・２種類のアラーム音と２種類のメロディーを外部接点で制御するマルチタイプです。
・ボディはＡＢＳ樹脂製、グローブはポリカーボネート樹脂を使用しています。
・外部接点回路は無電圧回路で、Ｐ．Ｌ．Ｃ．（ＮＰＮオープンコレクタ）による直接駆動が可能です。
・同時に複数の電子音起動信号が入った場合、若い番号の信号を優先します.
・保護特性ＩＰ５３（正方向取り付け時）粉塵や水のかかる場所でも使用可能です。
・予備球を１個同梱しています。 |
| 【製品群】 |
 |

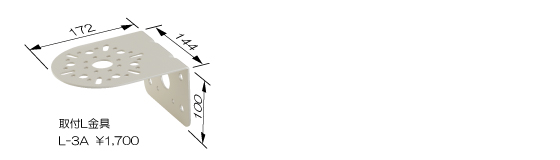

| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|
【外観寸法図・取付図・結線図（ＰＤＦ）】
ACM-M_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2006年6月12日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ACM-M_2.pdf
0.9 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ACM-M_3.dxf
0.1 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| | 定格電源電圧 | グローブ色 | 型式 | 使用電圧範囲 | 消費電力 | 信号線接点容量 | 突入電流 | 電子音 | 音圧レベル | 製品質量 | 標準価格 |
| 回転灯線 | アラーム音 |
φ110
電
子
音
内
蔵
回
転
灯 | マ
ル
チ
タ
イ
プ | ア
ラ
ー
ム
音
・
メ
ロ
デ
ィ
音 | DC24V | 赤 | ACM-24MR | 19〜29V | 15W | 電源電圧以上
50mA以上 | 5A | なし |
1.チャイム音(ピンポーン…)
2.ピピピピ音(ピピピピ…)
3.禁じられた遊び(曲)
4.カチューシャ(曲)
(▲1)
| 最大90dB
(1m前方) | 0.9kg | \26,000- |
| 黄 | ACM-24MY |
| 緑 | ACM-24MG |
| 青 | ACM-24MB |
| AC100V | 赤 | ACM-100MR | 90〜120V | DC24V以上
50mA以上 | 1A | 1.1kg |
| 黄 | ACM-100MY |
| 緑 | ACM-100MG |
| 青 | ACM-100MB |
| AC200V | 赤 | ACM-200MR | 180〜240V | 0.5A |
| 黄 | ACM-200MY |
| 緑 | ACM-200MG |
| 青 | ACM-200MB |
|
|
|
| | 光源 | 閃光速度 | IP | 電球 | 材質 | 引き出し線 |
| 長さ | 線種 |
| ACM-M | DC24V | 電球 | 140min-1±10% | IP53
防塵防雨構造 | D07 | G18,BA15S/19 | 24V10W | グローブ：ポリカーボネート樹脂
ボディ及び上部カバー：ABS樹脂 | 500mm | 信号線 | VCT-F(φ9.5)0.75mm2×8芯 |
| AC100V | DD66 | G18,BA15D/19 | 120V10W |
| AC200V | DD67 | 220V10W |
|
(▲1)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。 |
|
| |
|
| |
