| 耐圧防爆型電球回転灯 |
| φ２１５ 防爆電球回転灯 |
| 小型軽量の耐圧防爆回転灯 |
|
|
|
|
|
| POINT |
・新防爆構造規格（１９８８～）に準拠（国際規格ＩＥＣ６００７９に適合）
・防爆構造規格ＥｘｄⅡＢＴ５です。
・耐腐食性のアルミ合金製に焼付塗装を施しています。
・グローブは硬質ガラスとメタクリル樹脂の二重構造で更にガードによって保護されています。
・石油コンビナート、移送取扱所、塗装工場などの引火、爆発などの危険のある第一種指定場所で使用できる耐圧防爆回転灯です。（産業安全技術協会 型式検定合格番号 第ＴＣ１７０９５号）
・計算された反射鏡の曲面とハイテクメッキにより、小型ながら強力な閃光を放ちます。
・端子箱は開口部を広くとり簡単に結線できます。
・本体への配線方式は耐圧防爆形パッキン式ケーブルグランド専用（付属）です。
・予備球を１個同梱しています。 |
| 【製品群】 |
 |
|
| |
|
|
 |
|

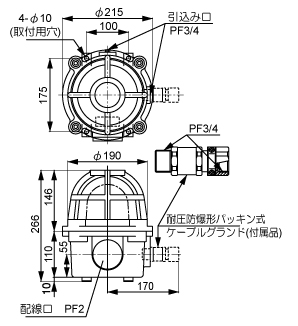

【外観寸法図・取付図・結線図（ＰＤＦ）】
ABL_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年3月18日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ABL_2.pdf
3.8 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ABL_3.dxf
0.4 M |
 |
|
|
|
|
| |
| 【詳細説明】 |
|
|
|
| (1） |
防爆構造であることを示す記号 |
| (2） |
耐圧防爆構造 |
| (3） |
電気機器のグループ |
| (4） |
温度等級 |
|
爆発性ガスの
発火温度 |
450℃超過 |
300℃超過
450℃以下 |
200℃超過
300℃以下 |
135℃超過
200℃以下 |
100℃超過
135℃以下 |
85℃超過
100℃以下 |
| 温度等級 |
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
| 防爆電気機器のグループ |
Ⅱ |
ⅡA |
アセトン
アンモニア
一酸化炭素
エタン
エチルメチルケトン
o-キシレン
クロロベンゼン
酢酸
酢酸エチル
スチレン
トルエン
プロパン
ベンゼン
メタノール
メタン |
エタノール
エチルベンゼン
塩化アセチル
塩化ビニル
酢酸ビニル
酢酸ブチル
酢酸プロピル
シクロペンタン
シメチルアミン
1-ブタノール
ブタン
プロピルアミン
プロピレン
メタクリル酸エチル
メタクリル酸メチル |
エチルシクロヘキサン
エチルシクロベンタン
塩化ブチル
オクタン
シクロヘキサノール
シクロヘキサン
デカン
ヘキサン
へブタン
ペンタン
メチルシクロヘキサン
ガソリン
ケロシン
石油ナフサ
テレビン油 |
アセトアルデヒド |
|
亜硝酸エチル |
| ⅡB |
アクリロニトリル
シアン化水素
シクロプロパン
コークス炉ガス |
アクリル酸エチル
アクリル酸メチル
エチレン
エチレンオキシード
1.3-ブタジェン
フラン |
アクリルアルデヒド
クロトンアルデヒド
ジメチルエーテル
テトラヒドロフラン |
エチルメチルエーテル
ジエチルエーテル
ジブチルエーテル
硝酸イソプロピル
テトラヒドロフラン |
|
|
| ⅡC |
水素 |
アセチレン |
|
|
二酸化炭素 |
硝酸エチル |
|
|
|
|
| |
| 【仕様表】 |
| |
定格
電源電圧 |
グローブ
色 |
型式 |
使用
電圧範囲 |
消費電力 |
突入電流 |
製品
質量 |
参考
標準価格
（税抜） |
| φ215防爆回転灯 |
AC/DC24V |
赤 |
ABL-24R |
19～27V |
12W |
5A |
7kg |
\93,000- |
| 黄 |
ABL-24Y |
| AC100V/110V |
赤 |
ABL-100R |
90～120V |
7W |
1A |
| 黄 |
ABL-100Y |
| AC200V/220V |
赤 |
ABL-200R |
180～240V |
7W |
0.5A |
| 黄 |
ABL-200Y |
|
|
|
| |
光源 |
閃光速度 |
IP |
防爆構造 |
電球 |
材質 |
| ABL-24 |
電球 |
140min-1
(▲1) |
IP65
耐塵防噴流 |
ExdⅡBT5 |
D07 |
G18,BA15S/19 |
24V10W |
本体：
耐腐食性アルミ合金製
(焼付塗装)
グローブ：
硬質ガラス/メタクリル樹脂
(二重構造) |
ABL-100
ABL-200 |
DD64 |
12V5W |
|
(▲1)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
|
|
| |
|
| |
