DC入力仕様
※本製品は2009年12月25日をもちまして販売終了いたしました。詳細は 販売終了品一覧ページ をご覧ください。
| 項目 | PRO-iO2 | ||
|---|---|---|---|

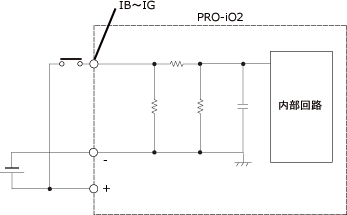

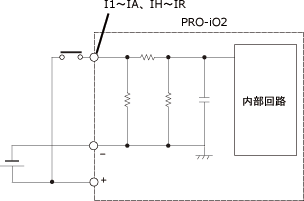

| I1～IA、IH～IR | IB～IG | ||
| 入力電圧 | DC24V | ||
| 定格電流 | 4mA | ||
| 入力インピーダンス | 7.4kΩ(ON時) | 12kΩ(ON時) | |
| 入力点数 | 6点(DR*-*101BD) | 16点(DR3-B261BD) | |
| 8点(DR2-B121BD) | 4点(DR3-XT61BD) | ||
| 12点(DR2-*201BD) | 8点(DR3-XT141BD) | ||
| 動作電圧 | ON電圧 | DC15V以上(2.20mA以上) | DC15V以上(1.20mA以上) |
| OFF電圧 | DC5V以下(0.75mA以下) | DC5V以下(0.45mA以下) | |
| 入力遅延時間 （）内はフィルタ設定 | OFF→ON | 0.3ms(FAST)/3ms(SLOW)*1 | 3ms(固定) |
| ON→OFF | 0.5ms(FAST)/5ms(SLOW)*1 | 5ms(固定) | |
| 最高周波数*2 | 1kHz | － | |
| 入力信号表示 | LCD表示（DR*-B*****のみ） | ||
| 絶縁方式 | 入力間、入力～電源間 /非絶縁 | ||
- 入力フィルタ設定により遅延時間は異なります。また、設定は全点共通です。
- 高速カウンタの使用端子は、I1（アップカウンタ）とI2（ダウンカウンタ）です。
