AC入力仕様
本製品は2004年12月28日をもちまして販売終了いたしました。詳細は販売終了品一覧ページをご覧ください。
| 項目 | 仕様 | ||
|---|---|---|---|
| 端子番号 | I1～I6 (DR1-*101FU) | I1～IC (DR1-*201FU) | |
| 入力電圧 | AC100～240V | ||
| 電圧許容範囲 | AC85V～264V | ||
| 周波数範囲 | 47～63Hz | ||
| 定格電流 | 0.6mA (AC100V) | 0.9mA (AC100V) | |
| 1.4mA (AC240V) | 2.0mA (AC240V) | ||
| 入力点数 | 6点 | 12点 | |
| 動作電圧 | ON電圧 | AC79V以上 (0.4mA以上) | |
| OFF電圧 | AC40V以下 (0.3mA以下) | ||
| 入力遅延時間 | OFF→ON | 50ms (AC100V) / 22ms (AC240V) | |
| ON→OFF | 50ms (AC100V) / 90ms (AC240V) | ||
| 入力信号表示 | LCD表示 | ||
| 絶縁方式 | 入力間、入力～電源間 非絶縁 | ||

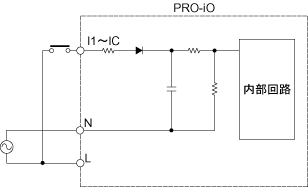

DR1-**01FU（AC入力）の入力部回路
