光源に、ＬＥＤ（発光ダイオード）を使用した、長寿命の表示灯・回転灯です。ＮＰＮオープンコレクタ接続（シンク型）、ＰＮＰオープンコレクタ接続（ソース型）の両方に対応しています。作動させると点灯します。グローブ色を表示の色から選べます。
スーパーＬＥＤサインタワー
φ６０　積層式ＬＥＤ表示灯
超高輝度ＬＥＤ使用!!φ６０壁付けタイプ
ＵＬ規格認定品です。UL File No.E164353　対象品：ＬＥＵＬのみＩＥＣ・ＥＮ規格適合品です。ＥＵ諸国への輸出に際し、ＣＥマーキングが必要な機器へも安心してご使用いただけます。対象品：ＡＣ／ＤＣ２４Ｖタイプのみ環境に優しいＲｏＨＳ指令に対応した商品です。対象品：ＡＣ／ＤＣ２４Ｖタイプのみ
ボディの割れやすい部分に耐油性の高い樹脂を使用しています。

点灯式
LEUL
点灯式・ロングボディー
視認性を上げるためにボディを長くし、高い位置に表示部を設置できるようにしたタイプです。
LEML
POINT
・明るさとコストと使いやすさを極限まで追求した［積層式ＬＥＤ表示灯]壁付けタイプです。視認性がよく設置範囲が広がるロングボディタイプもあります。［図１］
・９０度ピッチで３６０度回転させて仮固定が可能ですので、機器の搬送、搬入時の表示灯破損を気にすることなく取り付けて頂くことができます。［図２］
・消費電力は、一般的な電球式表示灯の約１／５〜１／１０（当社比）。
・耐油性に優れたアロイ樹脂を一部に採用。切削油などのオイルミスト環境にも配慮しています。
・ＬＥＵＬは耐振動性７０ｍ／ｓ２｛７．１Ｇ｝（ＪＩＳ　Ｄ１６０１）建設機械車両等でも採用されている非常に過酷な条件をクリアしています。
・標準でＮＰＮ・ＰＮＰオープンコレクタ接続に対応しています。
・グローブは衝撃に強いポリカーボネート樹脂を採用。また、明るい場所でも点灯状態がはっきりわかるクリアグローブタイプもあります。［図３］
・表示ユニットは１〜５段までの積層ができ、色配列は自由に組替え可能です。引き出し線の色は各ユニットに対応していますので、配線の変更無く組替えができます。
・保護特性ＩＰ６４（正方向取り付け時）です。
・UL規格認定品です。（UL File No.Ｅ１６４３５３、対象品：ＬＥＵＬのみ）
・IEC・EN規格適合品です。EU諸国への輸出に際し、ＣＥマーキングが必要な機器へも安心してご使用いただけます。
・環境に優しいＲoＨＳ指令に対応した商品です。
【製品群】






【外観寸法図・取付図・結線図（ＰＤＦ）】
LEUL_1.pdf
0.3 M
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年3月18日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。
LEUL_2.pdf
11.9 M
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
LEUL_3.dxf
1.3 M

【詳細説明】
・型式の付け方　How　to　construction　Model　No.
仕様表に無いクリアグローブタイプや、標準色以外の色の組合せは受注対応で承ります。（価格は、標準品と同じです。）ご注文の際は、下記の要領でご指定ください。(▲1)
（*）同色のＬＥＤユニットを2段以上搭載する場合、1本の引き出し線で同時点灯をするか、個別点灯をするか、ご注文の際に必ずご指定ください。
（*）同時点灯の場合、信号線接点容量は、段数分のものをご用意ください。

　　

【仕様表】
　 定格
電源電圧		 段数 型式(▲1) 消費電力 信号線
接点容量		 突入電流 製品質量 参考
標準価格
（税抜）		 備考
φ60積層式表示灯 点灯 - AC/DC24V 1 LEUL-24-1 0.6W 電源
電圧
以上
25mA
以上		 なし 0.2kg \9,500- CE
適合品
UL
認定品
RoHS
対応品
2 LEUL-24-2 1.2W 0.3kg \11,600-
3 LEUL-24-3 1.8W 0.3kg \16,000-
4 LEUL-24-4 2.4W 0.4kg \20,400-
5 LEUL-24-5 3W 0.4kg \24,700-
クリアグローブタイプ 1 LEUL-24W-1 0.6W 0.2kg \9,500-
2 LEUL-24W-2 1.2W 0.3kg \11,600-
3 LEUL-24W-3 1.8W 0.3kg \16,000-
4 LEUL-24W-4 2.4W 0.4kg \20,400-
5 LEUL-24W-5 3W 0.4kg \24,700-
ロングボディ 1 LEML-24-1 0.6W 0.4kg \11,000- CE
適合品
RoHS
対応品
2 LEML-24-2 1.2W 0.5kg \13,000-
3 LEML-24-3 1.8W 0.5kg \17,500-
4 LEML-24-4 2.4W 0.6kg \21,900-
5 LEML-24-5 3W 0.6kg \26,400-
　
　 光源 IP 材質 引き出し線
長さ 線種
AC/DC
24V		 LEUL-24 LED IP64
 上部カバー：アロイ樹脂
グローブ：ポリカーボネート樹脂
ボディ部：ABS樹脂 		850mm→1350mm(▲2) 信号線、電源線：
UL1007AWG22
LEML-24 700mm→1200mm(▲2)

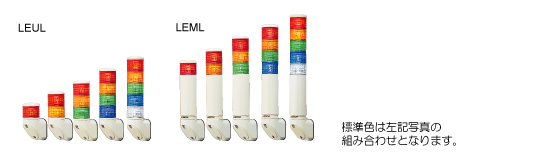

(▲1)標準色は、【製品群】写真の組み合せとなります。標準色以外の色の組み合せは、受注対応で承ります。本製品は、ご購入後の色の組み替えが可能です。（価格は、標準色と同じです。)色配列は、型式の最後に、最上段から順に、R,Y,G,B,Wでご指定ください。
(▲2)２０１２年１１月生産分より、線材長変更された製品へ、順次切り替えになります。


　　
