生産終了（予定）時期2010年12月 |
|
【推奨代替品】LRSD-A
|
|
| |
|
|
| 小型電球回転灯 |
| φ１１０ アローライト |
| スマートなデザイン！ 小型汎用回転灯の決定版!! |
|
|
|
|
|
| POINT |
・耐振設計で、信頼と実績を誇るフィラメント式アローライト小型軽量で使いやすい汎用タイプです。
・交流用では低電圧白熱電球１２Ｖ５Ｗを使用しています。

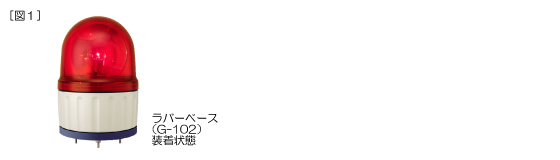

・ラバーベース（Ｇ−１０２）の使用によりＩＰ５５に対応します。［図１］
・ＡＣ１００Ｖ仕様はコンセントプラグ付きです。
・ボディはＡＢＳ樹脂製、グローブは透明度抜群のメタクリル樹脂を使用しています。
・保護特性ＩＰ２３（正方向取り付け時）です。
・予備球を１ヶ同梱しています。 |

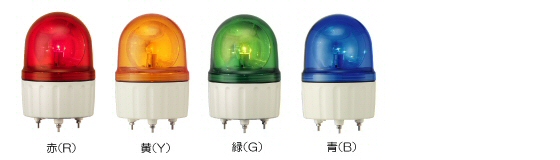

| 【製品群】 |
 |

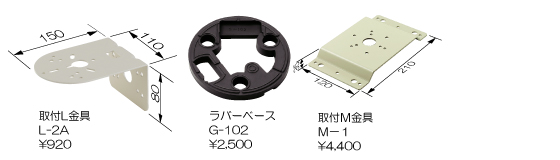

| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|
【外観寸法図・取付図・結線図（ＰＤＦ）】
ASX_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2008年11月11日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ASX_2.pdf
1 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ASX_3.dxf
0.4 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
定格電源電圧 |
グローブ色 |
型式 |
使用電圧範囲 |
消費電力 |
突入電流 |
製品質量 |
標準価格 |
| φ110回転灯 |
AC/DC24V |
赤 |
ASX-24R |
21.6〜26.4V |
12W |
4A |
0.6kg |
\8,800- |
| 黄 |
ASX-24Y |
| 緑 |
ASX-24G |
| 青 |
ASX-24B |
| AC100V |
赤 |
ASX-100R |
90〜110V |
7W |
1A |
0.75kg |
| 黄 | ASX-100Y |
| 緑 |
ASX-100G |
| 青 |
ASX-100B |
| AC200V |
赤 |
ASX-200R |
180〜220V |
0.5A |
| 黄 |
ASX-200Y |
| 緑 |
ASX-200G |
| 青 |
ASX-200B |
|
| |
| |
光源 |
閃光速度 |
IP |
電球 |
材質 |
引き出し線 |
| 長さ |
線種 |
| AC/DC24V |
電球 |
140min-1
(▲1) |
IP23 |
D07 |
G18,BA15S/19 |
24V10W |
グローブ：メタクリル樹脂
ボディ：ABS樹脂 |
400mm |
電源線 |
VFF0.75mm2×2芯(白、黒) |
| AC100V |
DD64 |
12V5W |
VFF0.75mm2×2芯(白、白)
プラグ付き |
| AC200V |
VFF0.75mm2×2芯(白、黒) |
|
(▲1)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
|
|
| |
|
| |
