生産終了（予定）時期2012年12月 |
|
【推奨代替品】LRSC-A
|
|
| |
|
|
| 小型電球回転灯 |
| φ１０６ 電球回転灯 |
| スマートなデザインのベスト小型回転灯 |
|
|
|
|
|
| POINT |
・交流用では低電圧白熱球１２Ｖ５Ｗを使用しています。
・ボディはＡＢＳ樹脂製、グローブはポリカーボネート樹脂を使用しています。
・電源電圧ＤＣ４８Ｖ仕様も受注生産対応致します。
・保護特性ＩＰ２３（正方向取り付け時）です。
・予備球を１個同梱しています。
・ラバーベース（Ｇ−１０３）の使用によりＩＰ５５に対応しています。［図１］ |
| 【製品群】 |
 |
| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|

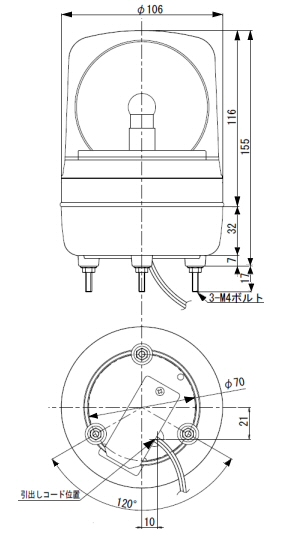

【外観寸法図・取付図・結線図（ＰＤＦ）】
ASC_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2011年12月現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ASC_2.pdf
0.7 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ASC_3.dxf
0.3 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
定格電源電圧 |
グローブ色 |
型式 |
使用電圧範囲 |
消費電力 |
突入電流 |
電子ブザー音 |
音圧レベル |
製品質量 |
標準価格 |
備考 |
| φ106回転灯 |
リード線式
・
低電圧電球 |
ブザー無し |
AC/DC24V |
赤 |
ASC-24R |
21.6〜26.4V |
10W |
4A |
なし |
なし |
0.5kg |
\8,200- |
|
| 黄 |
ASC-24Y |
|
| DC48V |
赤 |
ASC-48R |
43.2〜52.8V |
2A |
\12,700- |
受注生産品
(▲1) |
| 黄 |
ASC-48Y |
| AC100V |
赤 |
ASC-100R |
90〜110V |
6W |
1A |
0.6kg |
\8,700- |
|
| 黄 |
ASC-100Y |
|
| AC200V |
赤 |
ASC-200R |
180〜220V |
0.5A |
|
| 黄 |
ASC-200Y |
|
|
| |
| |
光源 |
閃光速度 |
IP |
電球 |
材質 |
引き出し線 |
| 長さ |
線種 |
| ASC |
AC/DC24V |
電球 |
140min-1
(▲2) |
IP23 |
D07 |
G18,BA15S/19 |
24V10W |
グローブ：
ポリカーボネート
樹脂
ボディ：
ABS
樹脂
|
400mm |
電源線 |
VFF0.75mm2
×2芯
(白、黒) |
| DC48V |
DD60 |
55V10W |
| AC100V |
D32 |
12V5W |
VFF0.75mm2
×2芯
(黒、黒)
プラグ付き |
| AC200V |
VFF0.75mm2
×2芯
(白、黒) |
|
(▲1)受注生産品です。納期については株式会社デジタル お客様センターまでお問い合わせください。
(▲2)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
|
|
| |
|
| |
