XYグラフ機能

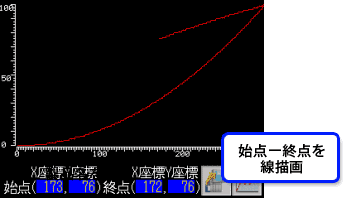

本サンプルは、プロッタのようにX、Y値によりグラフを描画する機能です。

グラフの始点(X,Y)、終点(X,Y)をPLCデバイスより取得し、Dスクリプトの描画コマンドを使用して実現しています。実際のグラフ描画が分かるように、予め擬似データを用意しております。

	特長
	・	CFカードに格納されたイメージデータを表示します。
	・	レシピ替えなどでこれから製造する製品を表示させたり、原材料・部品などを画像表示させて製造時のミスを防ぐ場合に有効です。

※本プログラムで動作可能な機種はGP3000シリーズになります。
※対応可能な作画ソフトはGP-Pro EX Ver. 1.10以上になります。
※本ファイルの使用に伴い、弊社では保証およびお問い合せには応じかねますので予めご了承ください。

サンプルプログラムファイル、詳しい説明書のPDFファイルをダウンロードしていただけます。
