10.8.1 設定手順 - 一定時間押し続けないと動作しない

タッチしてから3秒後にビットアドレス(M100)をONするスイッチを作成します。

1. [部品(P)]メニューの[スイッチランプ(C)]から[ビットスイッチ(B)]を選択するか、 をクリックし、画面に配置します。

2. 配置したスイッチをダブルクリックすると、設定ダイアログボックスが開きます。


3. [形状選択]でスイッチの形状を選択します。

4. [ビットアドレス]にタッチで操作したいビットアドレスを設定します。

5. [ビット動作]で[ビットセット]を選択します。

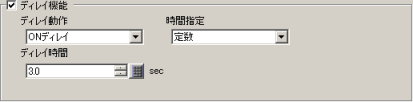

6. [スイッチ共通]タブで[ディレイ機能]にチェックを入れ、[ディレイ動作]で[ONディレイ]を選択し、[時間指定]で[定数]を選択します。[ディレイ時間]を3秒に設定します。


7. 必要に応じて[カラー]タブ、[銘板]タブでスイッチの色や表示させる文字を設定し、[OK]をクリックします。



   • スイッチの形状によっては、色を変更できないものがあります。

   • スイッチを選択して[F2]キーを押すと、銘板の文字列を直接編集できます。[文字列テーブル]選択時には、表示する文字列テーブルが変更できます。

   • ディレイ機能が動作中であることを、スイッチの色や銘板を変えて示したい場合は、
     [スイッチ共通]タブの[詳細]で[ディレイ中状態表示を設定します]にチェックを入れます。[カラー]タブ、[銘板]タブの[状態選択]で[ディレイ中]が設定できます。
