26.19 拡張レシピデータを作成 / 転送したい

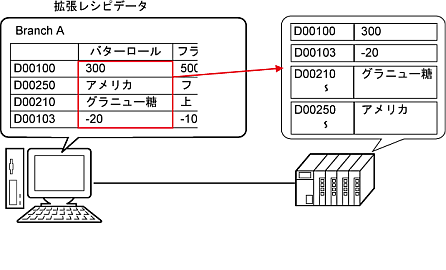

GP-Pro EX上で拡張レシピデータ(バイナリ形式のレシピ)を作成し、接続機器に転送します。

26.19.1 設定手順 - 拡張レシピデータを作成 / 転送したい

26.19.2 転送手順 - 拡張レシピデータを作成 / 転送したい

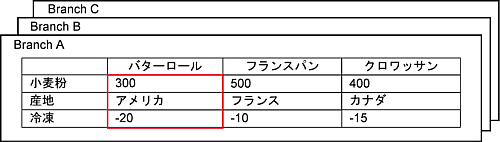

拡張レシピデータの構造

条件(転送先アドレスやデータ数など)が共通する複数のレシピを1つのグループとして管理します。

またさまざまなデータ形式のデータを1つのレシピとして登録できます。

• レシピグループ
  レシピグループは1000個まで作成でき、各レシピグループは320000バイトまで設定できます。
  グループ名は半角英数字で登録します。(例 : Branch A)

• レシピ
  レシピ(赤枠部分)は2048個まで作成でき、1個あたり20000バイトまで登録できます。
  各レシピにはラベル(レシピラベル)が登録できます。(例 : バターロール)

• 要素
  レシピを構成する個々のデータを「要素値」と呼びます。(例 : 300)
  要素値は10000個まで登録できます。
  要素値にはラベル(要素ラベル)が登録できます。(例 : 小麦粉)
