M.9.6 CANopenマスター対応表示器側(マスター側)の通信ができるかどうかチェックしたい

スレーブを接続している状態で、マスター側が通信を受け入れられる状態にあるかどうかをチェックします。

1. オフラインモードに入り、項目切り替えスイッチから[周辺機器設定]をタッチします。

2. [周辺機器設定]が開くので[I/Oドライバ]をタッチし、[CANopen ドライバ内蔵]をタッチします。

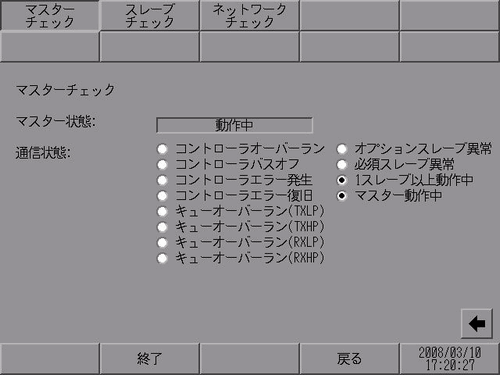

3. [I/Oドライバ]が開くので、[マスターチェック]をタッチします。

4. [マスターチェック]が開くので、[マスター状態]と[通信状態]を確認します。(例 : マスター状態 : [動作中]、通信状態 : [1スレーブ以上動作中]、[マスター動作中]マスターは正常に動作している状態を表します。)
   [マスター状態]と[通信状態]の各詳細については以下を参照してください
   M.25.3.1 周辺機器設定 - マスターチェック
