[I/Oドライバ設定]で設定したオブジェクトは、各ターミナル(I/O端子)としてI/O画面に反映されます。ターミナルに変数を割り当てることにより、I/Oの制御ができるようになります。
変数を割り当てられる点数は入力128点、出力128点までに制限されます。
変数の割り付け

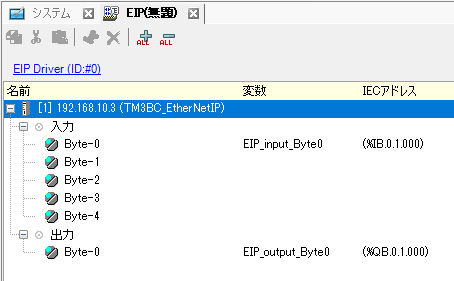

オブジェクトのターミナルごとに、変数を割り付けます。割り付けたいターミナルの[変数]の欄をダブルクリックして変数を入力します。
変数を入力すると自動的に[IECアドレス]が表示されます。IECアドレスのフォーマットは%AB.C.D.Eです。詳細は以下を参照してください。ただし、DはEtherNet/IPの場合、デバイス番号を示します。
31.1.1.4 I/Oアドレスのフォーマット
