30.14.1.2 命令から部品にシンボル変数を割り付ける

ロジック画面の命令のオペランドに割り付けられているシンボル変数を作画画面の部品に割り付けることができます。

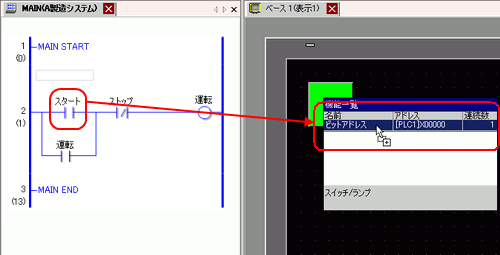

1. ロジック画面の命令のオペランド部分をクリックし、マウスの左ボタンを押したまま割り付けたい作画画面の部品までドラッグし、機能一覧が表示されたら割り付けたい機能の行までカーソルを移動し、から表示に変わった場所でマウスの左ボタンを離します。




   • 割り付けられるシンボル変数は、命令によって異なります。
     30.14.1.5 ドラッグ&ドロップできる命令

   • 部品に複数の機能が割り付けられている場合は、機能の候補が表示されます。

   • 行が反転表示される前にマウスの左ボタンを離すと、シンボル変数が割り付けられずにキャンセルされます。

   • カーソルがで表示されている位置では、シンボル変数を割り付けることはできません。

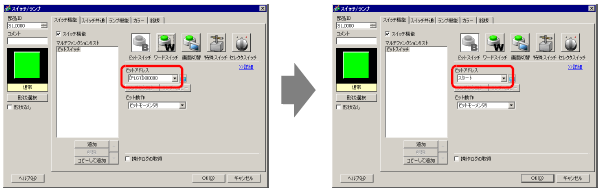

2. 命令のオペランドに割り付けられているシンボル変数が部品に割り付けられます。
