ロジックプログラムの作成
このページの全文を参照するには、ここをクリックしてください

30.2.2 ロジックプログラムの表示方法

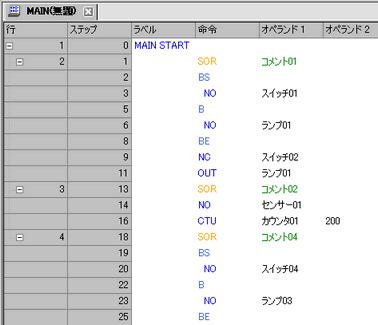

ロジックプログラムの作成/編集をラダー方式もしくはIL方式(インストラクションリスト)から選択することができます。

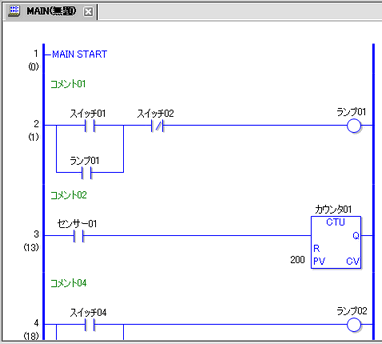

デフォルトではラダー方式で表示されます。

設定手順

  1. [画面一覧]ウィンドウのタブを選択して[画面一覧]ウィンドウを開きます。

    • ワークスペースに[画面一覧]タブが表示されていない場合は、[表示(V)]メニューから[ワークスペース(W)]を選択し、[画面一覧ウィンドウ(G)]を選択します。

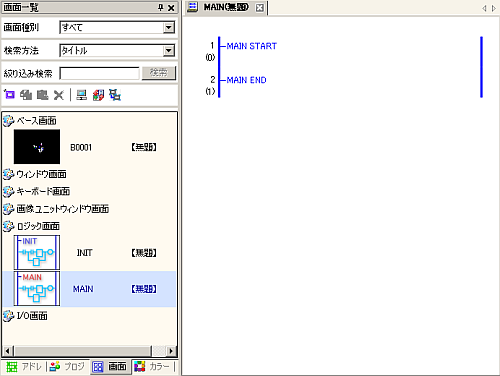

  2. 編集画面にロジック画面[MAIN]が表示されます。

    • 画面リストの各ロジック画面をダブルクリックすると、ロジック画面を切り替えることができます。

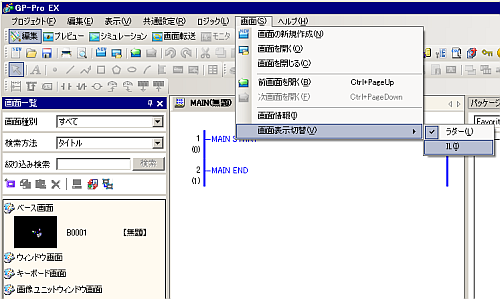

  3. ラダー方式とIL方式の表示切替は、[画面]メニューから[画面表示切替]の[IL]をクリックします。

ロジックの種類

ロジックには、次の3種類があります。

ロジックの種類

ロジック名称

設定内容

初期化ロジック

INIT

表示器を運転したときに1回だけ実行されます。

プロジェクトファイル内に1つだけ作成できます。

開始ラベル : 「INIT START」

終了ラベル : 「INIT END」

メインロジック

MAIN

初期化ロジック実行後に実行されるメインロジックプログラムです。

開始ラベル : 「MAIN START」

終了ラベル : 「MAIN END」

サブルーチン

SUB-01～SUB-32

サブルーチン処理を実行するときに作成します。

プロジェクトファイル内に32個まで作成できます。

開始ラベル : 「SUB-**  START」(**は01～32)

終了ラベル : 「SUB-**  RETURN」(**は01～32)
