15.6.3 キー部品の設定ガイド

部品ID

配置された部品にはID番号が自動的に割り当てられます。

キー部品のID : KS_****(数字4桁)

英字部分は固定です。数字部分は0000～9999の範囲で変更することができます。

コメント

部品に対するコメントを最大20文字まで設定できます。

部品形状

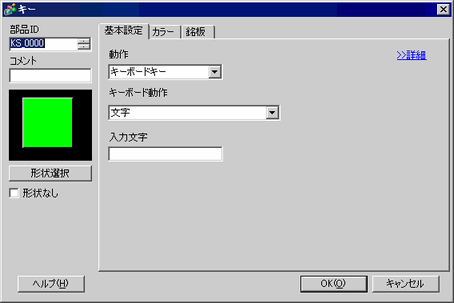

[形状選択]で選択した部品の形状と状態が表示されます。

形状選択

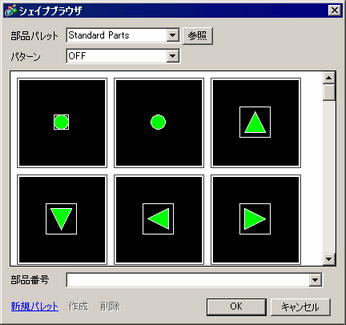

形状選択用のダイアログボックスが開き、部品の形状を選択します。

形状なし

形状のない透明な部品にするかどうかを設定します。
