[カラー設定]タブの[詳細]設定で、[カラー指定]を[アドレス]に設定すると、グラフの色を間接的に指定することができます。接続機器から色を変更できます。
[表示カラー]で設定したアドレスの下位8ビットにカラーコードを、上位8ビットにパターンカラーのコードを格納します。
[表示カラー]の次のアドレスの下位8ビットにパターンコードを格納します。
[基本設定]タブで[塗込み表示]のチェックを外した場合は、[表示カラー]アドレスの上位8ビットに背景カラーのカラーコードを格納します。
19.12.1.1 ノーマルグラフ - 基本設定
パターンカラー([塗込み表示]をしない場合は背景カラー)に「黒+中速ブリンク」またはカラーコード255を指定すると、透かし表示(透明色)となり正しく表示されない場合があります。
カラーコード
カラーパレットに表示されている数字がカラーコードです。
8.3.1 カラーを設定する
パターンコード
|
格納値 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
パターン |
|
|
|
|
|
|
|
|
|

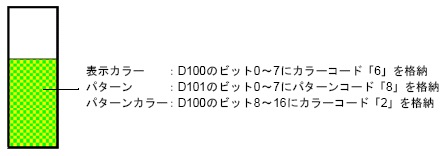

例)表示カラー : D100
