多角形は各頂点をクリックし、右クリックで確定します。

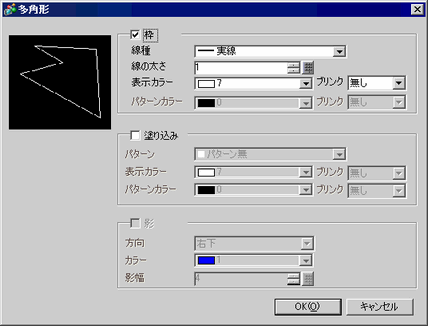

[描画(D)]メニューの[多角形(P)]をクリックするか、をクリックして画面に配置します。配置した[多角形]をダブルクリックすると次のようなダイアログボックスが表示されます。
配置後に多角形を編集する場合、選択されている状態で更に線上をクリックするか、右クリックで[頂点編集]を選択すると、黄色のハンドルが表示されます。任意の線上をドラッグすることで形状を変更できます。
枠
線種
線種を[実線]、[点線]、[破線]、[1点鎖線]、[2点鎖線]から選択します。
線の太さ
線の太さを1~9ドットで設定します。
[線種]で[実線]以外の線種を選択している場合は1ドット固定です。
表示カラー
枠線の色を設定します。
パターンカラー
パターンの色を設定します。[線種]で[実線]以外の線種を選択している場合のみ設定できます。
ブリンク
点滅表示の有無および点滅の速さ指定します。[表示カラー]、[パターンカラー]それぞれにブリンクを設定できます。
ブリンクについては以下を参照してください。
8.3.2 ブリンクを設定する
パターン
多角形の背景柄を設定します。
表示カラー
多角形の色を設定します。
パターンカラー
多角形の背景柄の色を設定します。
ブリンク
点滅表示の有無および点滅の速さ指定します。[表示カラー]、[パターンカラー]それぞれにブリンクを設定できます。
ブリンクについては以下を参照してください。
8.3.2 ブリンクを設定する
影
