をクリックして画面に配置します。配置した[円/楕円]をダブルクリックすると次のようなダイアログボックスが表示されます。円/楕円は中心点と円周上の一点をドラッグで指定して描きます。

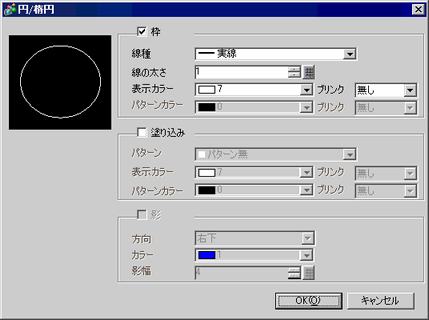

[描画(D)]メニューの[円/楕円(C)]をクリックするか、をクリックして画面に配置します。配置した[円/楕円]をダブルクリックすると次のようなダイアログボックスが表示されます。
[Shift]キーを押しながら配置すると正円を描くことができます。
[Ctrl]キーを押しながら配置すると、中心から広がる円/楕円を描くことができます。また、[Ctrl]キーと[Shift]キーを同時に押しながら配置すると、中心から広がる正円を描くこともできます。
部品や描画の幅や高さなどは、[表示]メニューの[ワークスペース]-[プロパティウィンドウ]で細かく設定できます。

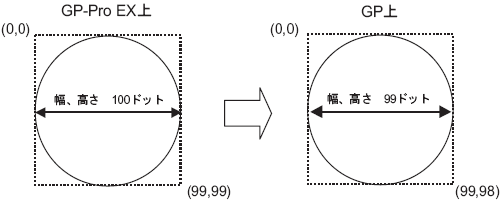

円/楕円の幅(または高さ)を偶数で指定した場合、表示器上では1ドット小さく表示されます。
枠
線種
線種を[実線]、[点線]、[破線]、[1点鎖線]、[2点鎖線]から選択します。
線の太さ
線の太さを1～9ドットで設定します。
[線種]で[実線]以外の線種を選択している場合は1ドット固定です。
表示カラー
枠線の色を設定します。
パターンカラー
パターンの色を設定します。[線種]で[実線]以外の線種を選択している場合のみ設定できます。
ブリンク
点滅表示の有無および点滅の速さ指定します。[表示カラー]、[パターンカラー]それぞれにブリンクを設定できます。
ブリンクについては以下を参照してください。
8.3.2 ブリンクを設定する
パターン
円/楕円の背景柄を設定します。
表示カラー
円/楕円の色を設定します。
パターンカラー
円/楕円の背景柄の色を設定します。
ブリンク
点滅表示の有無および点滅の速さ指定します。[表示カラー]、[パターンカラー]それぞれにブリンクを設定できます。
ブリンクについては以下を参照してください。
8.3.2 ブリンクを設定する
影
