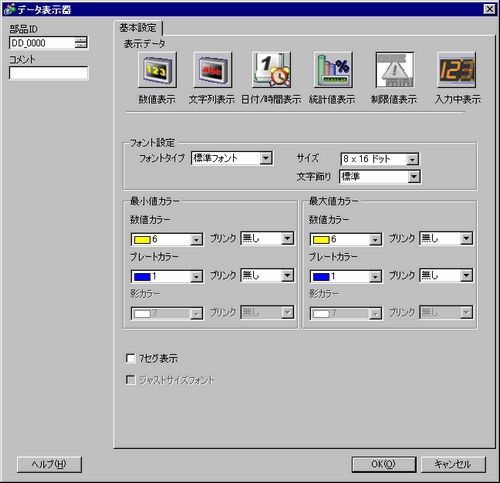

14.11.5.1 制限値表示 - 基本設定

フォント設定

表示する制限値のフォント設定を行います。

フォントタイプ

表示する制限値のフォントタイプを[ストロークフォント]、[標準フォント]、[イメージフォント]、[ピクチャフォント]から選択します。

標準フォント / ストロークフォント

  • 標準フォント

ビットマップフォントで、文字の縦 / 横の比率を倍率指定できます。文字を拡大 / 縮小すると輪郭が粗くなったりつぶれる場合があります。

  • ストロークフォント

文字の縦 / 横の比率が固定されているアウトラインフォント(線の組み合わせで定義されたフォント)です。文字を拡大 / 縮小しても綺麗な輪郭で表示できますが、容量が大きいため表示器の負担になる場合があります。

サイズ

表示する制限値のフォントのサイズを選択します。

  • 標準フォント

(8～64)x(8～128)

  • 標準フォント(固定サイズ)

[6x10]、[8x13]、[13x23] (表示は半角英数字のみ)

  • ストロークフォント

6～127

文字飾り

フォントの文字飾りを選択します。

  • 標準フォント

[標準]、[太字]、[影付き](固定サイズの[6x10]を選択した場合は[標準]、[影付き]から選択)

  • ストロークフォント

[標準]、[太字]、[中抜き]

  • [7セグ表示]、および[ストロークフォント]選択時に[ジャストサイズフォント]を指定している場合は、文字飾りを設定できません。

イメージフォント

Windowsフォントが、ビットマップデータに変換され表示器に表示されます。

フォント選択

使用するフォントを選択し、[スタイル]、[サイズ]、[文字セット]を設定します。選択したフォントにより、設定できる[スタイル]、[サイズ]、[文字セット]は異なります。

  • プロポーショナルフォントは選択できません。

  • データ表示器[制限値表示]で使用するイメージフォントの文字は自動的に文字登録されます。登録された内容は、[イメージフォント設定]ダイアログボックスの[使用文字]で確認できます。

ピクチャフォント

あらかじめ用意されたビットマップイメージを利用することで、数値や記号がユニークに表示されます。

モデル

登録されているピクチャフォントのモデルの中から使用したいモデルを選択します。

色

ピクチャフォントの色を設定します。

フォントサイズ

  • 幅

ピクチャフォントの幅を1～200の間で設定します。

  • 高さ

ピクチャフォントの高さを1～400の間で設定します。

透過

ピクチャフォントの背景を透明に設定するかどうかを設定します。

  • 次のモデルはフォントとそのモデルがもつ背景を表示するため、フォントの背景を透明に設定することができません。

  • 7セグ　タイプ1

  • 7セグ　タイプ3

  • ネオン

  • LED

  • メーター

  • クレヨン

設定

選択したモデルの数値や記号などすべての文字をプレビューします。

最大値 / 最小値カラー

数値カラー

最大値 / 最小値の数値の色を設定します。

  • ピクチャフォントを選択している場合は設定できません。

プレートカラー

最大値 / 最小値の背景の色を設定します。

  • プレートカラーを透明に設定すると、アニメーション機能が使われフロントレイヤに配置されるため、配置数が増えると表示速度が低下する場合があります。
    レイヤセパレータの詳細は以下を参照してください。
    21.8 アニメーション設定時のオブジェクトの配置位置とレイヤセパレータについて

  • ST3000シリーズ、GP-3200シリーズでウィンドウ画面を使用している場合、[プレートカラー]のカラーは透明以外を選択してください。
    ST3000シリーズおよびGP-3200シリーズでは、プレートカラーを透明に表示することはできません。
    プレートカラーを透明に設定した場合、プロジェクト保存時に警告が表示されます。

  • [ピクチャフォント]を選択し、フォントの背景をプレートカラーにするには、ピクチャフォントの背景を透明に設定する必要があります。ピクチャフォントの透過設定については前述の[透過]を参照してください。(透過設定を無効にしたり、[透過]を設定できないモデルを選択した場合はモデルが持つ背景を表示するためプレートカラーは表示されません。)

影カラー

表示する制限値の文字飾りの影の色を設定します。

  • [表示設定]タブの[文字飾り]で[影付き]が選択されている場合のみ設定できます。

  • ピクチャフォントを選択している場合は設定できません。

7セグ表示

表示するデータを7セグメントで表示するかどうかを指定します。

ジャストサイズフォント

上下余白のないストロークフォントで表示するかどうかを指定します。

ブリンク

点滅表示の有無および点滅の速さを指定します。[数値カラー]、[背景プレートカラー]、[影カラー]それぞれにブリンクの設定が可能です。
