よくある質問と答え

新しい部品パレットを GP-Pro EX でご利用いただくための設定方法

おたすけPro! が提供する部品パレット ( PDX ファイル ) を GP-Pro EX に登録することで、お客様の環境に合わせたリアルなパーツをランプ、ボタンなどへすぐにお使いいただけます。以下の手順でお進みください。

■ 各パーツの推奨シリーズ ※
3Dスイッチ(65535色パーツ)
GP3000シリーズ TFTカラー機種

3Dスイッチ(256色パーツ)
GP3000シリーズ TFTカラー機種、STNカラー機種
ST3000シリーズ TFTカラー機種
LT-3300Sのみ

スイッチ(モノクロ16階調)
GP4100シリーズ 全機種
GP3000シリーズ (GP-3200Aを除く全機種)
ST3000シリーズ (TFTカラー機種、STNカラー機種)
LT-3300L、LT-3301Lのみ

※ 推奨シリーズ以外では減色されて表示されます


部品パレットの登録
ダウンロードしていただいた部品パレット ( PDX ファイル ) を以下のフォルダへ保存します。


GP-Pro EX Ver. 2.7以上の方 <Windows7>
C:\ProgramData\Pro-face\GP-Pro EX ***

<Windows XP>
C:\Documents and Settings\All Users\Application Data\Pro-face\GP-Pro EX ***\pdx
GP-Pro EX Ver. 2.6xの方 <Windows XP>
C:\Documents and Settings\All Users\Application Data\Pro-face\GP-Pro EX ***\pdx

GP-Pro EX Ver. 2.2x〜2.5xの方

<Windows XP>
C:\Documents and Settings\All Users\Documents\Pro-face\GP-Pro EX ***\pdx
GP-Pro EX Ver. 1.0x〜2.1xの方 <Windows XP>
C:\Program Files\Pro-face\GP-Pro EX ***\pdx
 MEMO
・ *** には バージョンが入ります。
・ 追加した部品パレットを反映させるためには、GP-Pro EX を再起動する必要があります。


◆部品パレットの使用


重要
部品パレットを使用する前には必ず GP-Pro EX にて以下の設定を行ってください。この設定を行わずに使用すると、部品の色が正しく反映されない可能性があります。

1. GP-Pro EX を起動し、左上端の [ システム設定 ] をクリックします。[ システム設定ウィンドウ ] が表示されますので、[ 本体設定 ] を選択します。


2. [ 本体設定 ] ⇒
[ 表示設定 ] タブを選択し、[ 表示設定 ] 項目の [ カラー設定 ] を以下のように変更します。


65536色用パーツ対応機種
⇒ ”カラー65536色ブリンク無し
256色用パーツ対応機種
⇒ ”カラー256色ブリンク無し

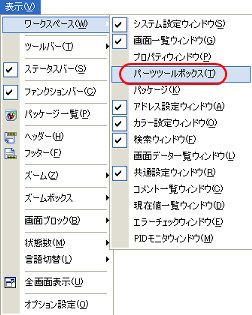

1. . GP-Pro EX を起動し、メニュー [ 表示(V) ] から [ ワークスペース(W) ] ⇒ [ パーツツールボックス(T) ] を選択します。


2. [ パーツツールボックス ] が開きます ( 初期状態ではメニューが選びにくくなってますので、適度に横幅を伸ばしていただくと使いやすくなります ) 。


3. [ 部品パレット ] の をクリックし、追加した部品パレットを選択します。
またスイッチではなく、キーやランプで登録されたい場合は、[ タイプ ] で変更することができます。


4. 好みのパーツを選択し、画面へドラッグ&ドロップして終了です。
