GP3000シリーズおすすめ機種とのハードウェア比較
  GP2000-VM41 GP3000-VM01
ビデオ入力
入力 I/F 75Ω BNC ( レセプタクル ) 75Ω BNC（レセプタクル）
対応方式 NTSC/PAL NTSC/PAL ※1)
入力チャンネル数 4ch 4ch
表示色数（カラー） 32768色 UP! 262144色 ※2)
表示色数（白黒） 64階調 64階調
75Ω 終端 ON/OFF スイッチ × NEW!  ○ ※3)
拡大縮小 1、1/2、1/4倍 1、1/2、1/4倍
PC入力
入力 I/F D-Sub15 ピン ( メス ) NEW! DVI-I ( メス ) ※4) 置換必須
入力方式 アナログ RGB NEW! アナログ RGB またはデジタル
入力チャンネル数 1ch 1ch
入力解像度 VGA、SVGA UP! VGA、SVGA、XGA ※5)
入力表示色数 32768色 UP! 262144色 ※2)
入力拡大縮小 1、1/2、1/4 倍 1、1/2、1/4 倍
PC出力
出力 I/F D-Sub15 ピン ( メス ) NEW! DVI-I( メス ) ※4) 置換必須
出力方式 アナログ RGB NEW! アナログ RGB またはデジタル
出力チャンネル数 1ch 1ch
出力解像度 VGA、SVGA UP! VGA、SVGA、XGA ※5)
出力表示色数 (最大) 65536色 UP! 262144色 ※2)
ソフトウェア
作画ソフト GP-Pro/PBⅢ for Windows V5.05以上
GP-Pro EX V1.10 以上
Pro EX for BA V2.10 以上		 NEW! GP-Pro EX V2.21 以上 ※6)
置換必須
同時表示ビデオ画面数 1 画面 ( 互換モード )
4 画面 ( 拡張モード )		 NEW! 4 画面 ※7)
システム設定 ビデオ設定
( 互換モード、拡張モード )		 NEW! 画像ユニット設定 ※7)
ベース画面設定 V タグ、v タグ NEW! 画像ユニット表示器 ※7)
ビデオ画面設定 ビデオ画面 NEW! 画像ユニットウィンドウ設定 ※7)
シリアルマウス機能 × NEW! ○ ※8)
その他
GP-2000 シリーズとの接続 ○ ×
GP-3000 シリーズとの接続 △
（GP-3700 シリーズは非対応）		 NEW! ○※9
入出力最大ケーブル長 5m UP! 10m ※10
RoHS 対応 非対応 NEW! 対応



置き換え時の注意点
※必ずお読みください

1) 対応方式について

NTSC 方式と PAL 方式を混在させて使用することはできません。

2) 画像処理能力について

GP3000-VM01 はユニット性能の向上で、最大同時表示色数が約 26 万色に増えました。また画像処理能力も上がっておりVM2000ユニットと VM3000 ユニットで同じビデオ入力信号を再生した場合でも、VM3000 ユニットのほうが鮮やかで滑らかな映像表示が可能になっています。

3) 終端抵抗について

GP3000-VM01 は VIDEO IN ( ビデオ映像入力コネクタ ) のそれぞれに 75 Ω のターミネーション ( 終端抵抗 ) を付加できます。デイジーチェーン ( 数珠つなぎ ) する場合は終端となるコネクタのターミネーションを ON することで、信号の劣化を抑えることができます。

4) 入力 I/F について

GP3000-VM01 の PC 入出力は DVI-I のメスです。
GP2000-VM41 の PC 入出力は D-Sub 15 ピンのメスとなっており、コネクタの規格や形状が異なります。
そのため、従来の RGB ケーブル ( FP-CV00、FP-CV01 等 ) はご使用いただけません。別途、DVI から RGB へ変換するケーブル ( CA7-CBLCVRGB-01 ) をご購入ください。また、デジタル映像で入出力を行う場合は、DVI ケーブル ( FP-DV01-50、FP-DV01-100 ) になります。

5) 入出力解像度について

GP3000-VM01 は PC 入出力解像度として XGA ( 1024x768 ) の表示サイズに対応しています。<br>
( XGA で出力するためには、GP-3750T が必要です。)

6) 作画ソフトの対応について

GP3000-VM01 は作画ソフトウェアの GP-Pro EX V2.21 以上から対応しています。

7) ビデオウィンドウの制御モードについて

GP3000-VM01 では GP2000-VM41 にあったビデオウィンドウの制御（ GP-570VM互換モード・拡張モード ）のうち、拡張モードに相当する設定セッテイのみ対応しています。
GP2000/77R/70シリーズ + GP2000-VM41 の組み合わせで GP-570VM 互換モードをご使用の場合は、互換モードとそれに伴う設定 ( V タグなど )は削除されます。
詳細は下記 URL をご覧ください。

VMユニット設定の互換性

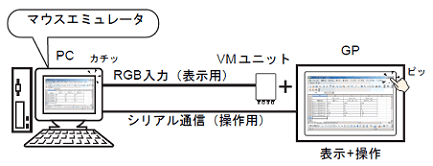

8) シリアルマウス機能について

シリアル通信でパソコンにタッチ座標を出力できます。
GP上でパソコンのマウスカーソルを操作するには、ご使用のパソコンに、GPが送信するタッチ情報を受け取るためのマウスエミュレーションソフトウェアをインストールしておく必要があります。

MEMO
タッチ出力を行うには、以下のものを準備してください。

9) 大型タッチパネルへの対応について

GP3000-VM01 は 15 インチの大型タッチパネル、GP-3700 シリーズに対応しています。XGA サイズの映像入出力を最大限に活用できます。

10) 入出力最大ケーブル長について

GP3000-VM01 では、(株) デジタル製 DVI-D ケーブル ( FP-DV01-100 ) と PL-3000B または PS-2000B の組み合わせでのみ、10m のケーブル長を保証しています。これ以外の環境では5m 以下での設置を推奨しています。
詳細は下記をご覧ください。

GP3000-VM01 用ケーブル
