| スーパーＬＥＤサインタワー |
| φ４０ 積層式ＬＥＤ表示灯 |
| 超高輝度ＬＥＤ使用!!φ４０ポール取付タイプ |
|
|
|
|
|
点灯式・２４Ｖ
|
|
| XVC4B |
|
点灯式・AC100-240V
|
|
| XVC4M |
|
|
|
| POINT |
・明るさとコストと使いやすさを極限まで追求した積層式ＬＥＤ表示灯ポール取付タイプです。
・耐油性に優れたアロイ樹脂を一部に採用。切削油などのオイルミスト環境にも配慮しています。
・消費電力は、一般的な電球式表示灯の約１／５〜１／１０（当社比）。

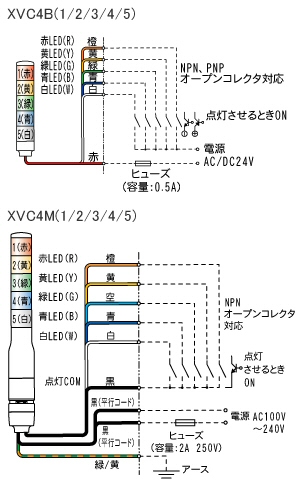

・ＡＣ／ＤＣ２４Ｖタイプは標準でＮＰＮ・ＰＮＰオープンコレクタ接続に対応。また、ＡＣ１００−２４０ＶタイプはＮＰＮオープンコレクタ接続に対応しています。
・耐振動性７０ｍ／ｓ２｛７．１Ｇ｝（ＪＩＳ Ｄ１６０１）建設機械車両等でも採用されている非常に過酷な条件をクリアしています。
・グローブは衝撃に強いポリカーボネート樹脂を採用。
・表示ユニットは１〜５段までの積層ができ、色配列は自由に組替え可能です。各層の引き出し線は、各ユニットに対応していますので、配線の変更無く組替えができます。（*）
・保護特性ＩＰ５４（正方向・水平面取り付け時）です。
・UL規格認定品です。（UL File No.Ｅ１６４３５３）
・IEC・EN規格適合品です。EU諸国への輸出に際し、ＣＥマーキングが必要な機器へも安心してご使用いただけます。
・環境に優しいＲoＨＳ指令に対応した商品です。
（*）色配列の変更は購入後に可能です。購入時の仕様変更はできません。 |

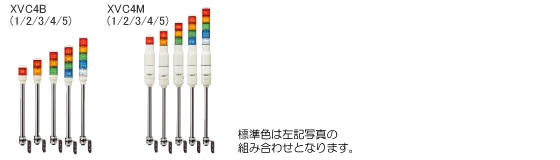

| 【製品群】 |
 |

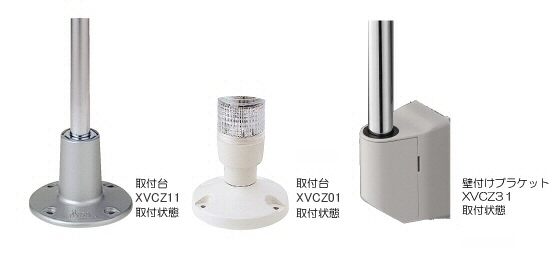

| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年5月現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。
XVC4B_2.pdf
14.7 M |
 |
|
|

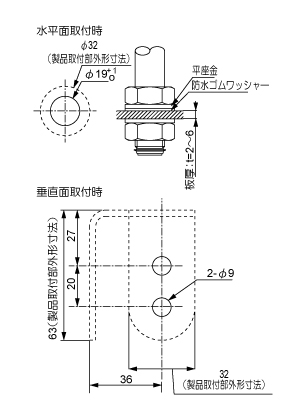

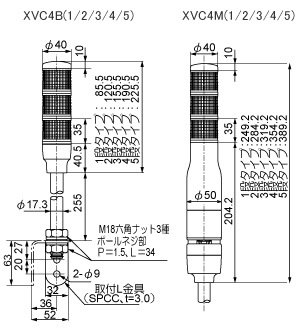

【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
XVC4B_3.dxf
0.1 M |
 |
|
|
|
|
| |
|
|
| |
| |
| 【仕様表】 |
|
定格電源電圧 |
段数 |
型式(▲1) |
最大消費電流 |
信号線接点容量 |
突入電流 |
製品質量
(▲2) |
備考 |
| φ40積層式表示灯 |
点灯 |
AC/DC24V |
1 |
XVC4B1 |
40mA |
電源電圧以上
25mA以上 |
なし |
0.500kg→0.4kg |
CE適合品
UL認定品
CSA対応品
RoHS対応品 |
| 2 |
XVC4B2 |
80mA |
0.520kg→0.4kg |
| 3 |
XVC4B3 |
120mA |
0.540kg→0.4kg |
| 4 |
XVC4B4 |
160mA |
0.560kg→0.5kg |
| 5 |
XVC4B5 |
200mA |
0.580kg→0.5kg |
| AC100-240V |
1 |
XVC4M1 |
30mA |
DC24V以上
25mA以上 |
0.720kg→0.6kg |
| 2 |
XVC4M2 |
45mA |
0.750kg→0.7kg |
| 3 |
XVC4M3 |
60mA |
0.780kg→0.7kg |
| 4 |
XVC4M4 |
75mA |
0.810kg→0.7kg |
| 5 |
XVC4M5 |
90mA |
0.840kg→0.7kg |
|
| |
|
光源 |
IP |
材質 |
引き出し線 |
| 長さ |
線種 |
| AC/DC24V |
LED |
IP54
(水平面取付時)
IP23
(垂直面取付時)
|
上部カバー：アロイ樹脂
グローブ：ポリカーボネート樹脂
ボディ部：ABS樹脂
ポール(φ17.3)：SGP
（クロームメッキ）
またはアルミニウム
(▲2)
L金具：SPCC
（三価クロムクロメートメッキ）
|
600mm |
信号線、電源線：
UL1007 AWG22 |
| AC100-240V |
450mm |
信号線：UL1007 AWG22
電源線：SPT-1 AWG18
アース線：UL1007 AWG18
|
|
(▲1)標準色は、【製品群】写真の組み合せとなります。
(▲2)AC/DC24Vタイプは２０１２年１２月生産分より、AC100-240Vタイプは２０１３年３月生産分より、鉄からアルミへの材質変更された製品へ、順次切り替えになります。
|
|
| |
|
| |
