白熱電球を使用した点灯・点滅表示灯または、回転灯です。吹鳴可能な音色の、最大音圧レベル（最大音量）を表します。ＮＰＮオープンコレクタ接続（シンク型）に対応しています。電球切れや、振動に強いタイプです。グローブ色を表示の色から選べます。
中型積層式電球回転灯
φ１００　ホーンスピーカ型電子音警報器内蔵積層式電球回転灯
ワイドミラー採用！Φ１００大音量（１０２ｄＢ）ホーンスピーカタイプ　建設車両にも広く採用され耐振性に優れています。　ＩＰ６４

回転灯・電子音付
電子音のアラーム音とメロディの両方を内蔵しています。 設定された音色を、外部引き出し線に電圧を加えるだけで電子音や音声合成が吹鳴する機種のことです。
UTKA
回転灯・電子音付
内蔵の電鈴音・警鐘音・サイレン・チャイムなどの電子音警報を吹鳴します。 電源線とは別に、信号線が音色と同じ数だけあり、それらを共通線と短絡することで音色切り換えをし、吹鳴する機種のことです。
UTKAM
POINT
・新方式　ソケット耐振構造の採用により、振動による電球切れを緩和します。

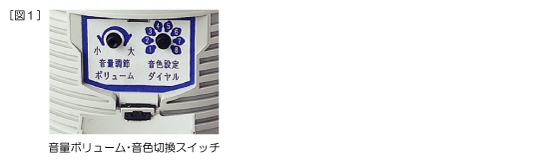

・本体背面の音量調節ボリュームにより簡単に音量調節が可能です（０〜１０２ｄB）。また、ボリューム横の音色設定ダイヤルにより任意のアラームを設定可能です。［図１］
・外部接点回路は無電圧回路で、Ｐ．Ｌ．Ｃ．（ＮＰＮオープンコレクタ）による直接駆動が可能です。
・減音回路付き（２０ｄＢ　ｄｏｗｎ）のため、タイマーを別途で組み合わせることにより夜間の音量を下げるなどができます。
・同時に複数の音声または電子音起動信号が入った場合、若い番号の信号を優先します。（マルチタイプ）
・グローブの交換が簡単にできます。
・ＵＴＫＡ　６種類のアラーム音と2種類のメロディーを背面のロータリースイッチで選択できるシングルタイプです。
・ＵＴＫＡＭ　４種類のアラーム音を外部接点で制御できるマルチタイプです。
・予備球を１個内蔵しています。
・保護特性ＩＰ６４（正方向取り付け時）です。
【製品群】
【オプション】






【外観寸法図・取付図・結線図（ＰＤＦ）】
UTKA_1.pdf
0.3 M
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年3月18日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。
UTKA_2.pdf
5.8 M
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
UTKA_3.dxf
0.6 M

【詳細説明】
・型式の付け方　How　to　construction　Model　No.
標準色以外の色の組合せは受注対応で承ります。（価格は、標準品と同じです。）ご注文の際は、下記の要領でご指定ください。(▲1)
（*）本機は、同色のグローブを複数選択した場合、1本の引き出し線での同時点灯は選択できません。

　　
【仕様表】
　 定格
電源電圧		 段数 型式(▲1) 使用
電圧
範囲		 消費
電力		 信号線
接点容量		 電子音 音圧
レベル		 製品
質量		 参考
標準価格
（税抜）
φ100積層式回転灯 シングルタイプ（再生数一音） DC24V 1 UTKA-24-1 19〜29V 18W 電源
電圧
以上
50mA
以上		 1.ピーポー音
(ピーポー…)

2.ピーピー音
(ピィピィ、ピィピィ…)

3.チャイム音
(ピンポーン…)

4.プルルル音
(プルルル…)●
(▲2)

5.リング音
(トゥルルルル、トゥルルルル…)

6.トレモロ音
(ピポピポピポ…)

7.大きな栗の木の下で(曲)

8.静かな湖畔(曲)

再生数1音
（音色切換スイッチで設定）

(▲5)
最大102dB
(1m前方)
(▲3)		 1.4kg \38,500-
2 UTKA-24-2 28W 1.6kg \46,500-
3 UTKA-24-3 38W 1.8kg \54,500-
AC110V 1 UTKA-100-1 90〜120V 14W DC24V
以上
50mA
以上		 1.7kg \39,900-
2 UTKA-100-2 20W 1.9kg \47,800-
3 UTKA-100-3 26W 2.1kg \55,800-
AC220V 1 UTKA-200-1 180〜240V 14W 1.7kg \39,900-
2 UTKA-200-2 20W 1.9kg \47,800-
3 UTKA-200-3 26W 2.1kg \55,800-
マルチタイプ DC24V 1 UTKAM-24-1 19〜29V 18W 電源
電圧
以上
50mA
以上		 1.ピューピュー音
(ピュー・ピュー…)

2.非常ベル音
(自火報ベルに類似)

3.警鐘音
(カン・カン・カン…)

4.ピンポーン音
(ピンポーン・ピンポーン…)

(▲5)
1.4kg \42,500-
2 UTKAM-24-2 28W 1.6kg \50,400-
3 UTKAM-24-3 38W 1.8kg \58,500-
AC110V 1 UTKAM-100-1 90〜120V 14W DC24V
以上
50mA
以上		 1.7kg \43,800-
2 UTKAM-100-2 20W 1.9kg \51,800-
3 UTKAM-100-3 26W 2.1kg \59,700-
AC220V 1 UTKAM-200-1 180〜240V 14W 1.7kg \43,800-
2 UTKAM-200-2 20W 1.9kg \51,800-
3 UTKAM-200-3 26W 2.1kg \59,700-
　
　 光源 閃光速度 IP 電球 材質 引き出し線
長さ 線種
UTKA DC24V 電球 130min-1
(▲4) 		IP64 DD71 G18,BA15S/19 30V
10W		 上部カバー：
アロイ樹脂
グローブ：
ポリ
カーボネート
樹脂
ボディ部：
アロイ樹脂 		500mm VCT-F
(φ10)
9芯		 信号線：UL1007AWG22×6本
電源線：UL1007AWG18×3本
AC110V
・
AC220V		 DD64 12V
5W
UTKAM DC24V DD71 30V
10W		 VCT-F
(φ10)
13芯		 信号線：UL1007AWG22×10本
電源線：UL1007AWG18×3本
AC110V
・
AC220V		 DD64 12V
5W

(▲1)標準色は、【製品群】写真の組み合せとなります。標準色以外の色の組み合せは、受注対応で承ります。本製品は、ご購入後の色の組み替えが可能です。（価格は、標準色と同じです。)色配列は、型式の最後に、最上段から順に、R,Y,G,Bでご指定ください。
(▲2)音色は「●」印が標準セットされています。
(▲3)音圧レベルは外部ダイヤルで簡単に調節できます。(0〜102dB)
記載の音圧レベルは、本体前面の前方1ｍでの最大音圧です。音色、電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲4)各層の回転は、同期しません。また、表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
(▲5)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。



　　
