生産終了（予定）時期2006年3月 |
|
【推奨代替品】ST-18AM
|
|
| |
|
|
| 盤埋込型電子音警報器 |
| 盤埋込専用小型盤用トライレン |
| 各制御パネルに最適!! |
|
|
|
|
|
| POINT |
・４種類の電子音（２種類のアラーム音と２種類のメロディ）を外部信号で制御できるマルチタイプです。
・同時に複数の電子音起動信号が入った場合、若い番号の信号を優先します。
・音量は最大８３ｄＢで、本体側面のボリュームにより０〜８３ｄＢまで無段階の音量調節が可能です。

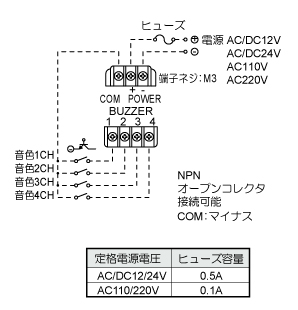

・外部接点回路は無電圧回路で、Ｐ．Ｌ．Ｃ．（ＮＰＮオープンコレクタ）による直接駆動が可能です。
・保護特性ＩＰ３０ 水のかからない場所でお使いください。 |
|
|
| |
|
|
 |
|
【外観寸法図・取付図・結線図（ＰＤＦ）】
ST-18CM4_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2006年6月12日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ST-18CM4_2.pdf
0.7 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ST-18CM4_3.dxf
0.4 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
定格
電源電圧
(▲1) |
型式 |
使用電圧範囲 |
消費電力 |
信号線接点容量 |
音圧レベル |
電子音 |
製品質量 |
標準価格 |
備考 |
| ﾒﾛﾃﾞｨ |
AC/DC12V |
ST-18CM4-12 |
10〜14V |
3.7W/3.1W |
DC15V以上
30mA以上 |
最大83dB
(1m前方) |
1.ﾁｬｲﾑ音
(ﾋﾟﾝﾎﾟｰﾝ･ﾋﾟﾝﾎﾟｰﾝ…)
2.ﾋﾟﾋﾟﾋﾟﾋﾟ音
(ﾋﾟﾋﾟﾋﾟﾋﾟ､ﾋﾟﾋﾟﾋﾟﾋﾟ…)
3.禁じられた遊び(曲)
4.ｶﾁｭｰｼｬ(曲)
(▲2) |
250g |
\9,400- |
受注生産品(▲1) |
| AC/DC24V |
ST-18CM4-24 |
19〜27V |
|
| AC110V |
ST-18CM4-110 |
90〜120V |
2.2W |
\10,000- |
|
| AC220V |
ST-18CM4-220 |
180〜240V |
|
|
| |
| IP |
定格出力 |
使用温度範囲 |
定格時間 |
材質/色調 |
| IP30 屋内専用型 |
0.2W |
-20℃〜50℃ |
連続 |
本体：ＡＢＳ樹脂（黒）
カバー：ＡＢＳ樹脂（グレー）
グリル：ABS樹脂（ホワイトグレー）
|
|
(▲1)受注生産品です。納期についてはお問い合わせください。
(▲2)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。 |
|
| |
|
| |
