生産終了（予定）時期2015年3月 |
|
【推奨代替品】XVSA9BBN
|
|
| |
|
|
| 露出・埋込兼用小型電子音警報器 |
| コーンスピーカ型 電子音警報器 |
| シンプルデザイン!!ロングセラー!! |
|
|
|
|
|
| POINT |
・ホワイトグレーの上質な色調、シンプルなデザインはあらゆる機器にマッチします。
・音量は最大８５ｄBで、上面のボリュームにより０〜８５ｄBまで無段階の音量調節が可能です。
・８音色を内蔵しており、本体内蔵の音色切換スイッチにて１音色を選択できます。
・保護特性ＩＰ３０ 水のかからない場所でお使いください。 |
|
|
| |
|
|
 |
|

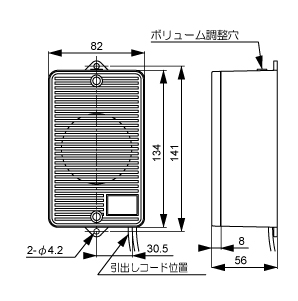

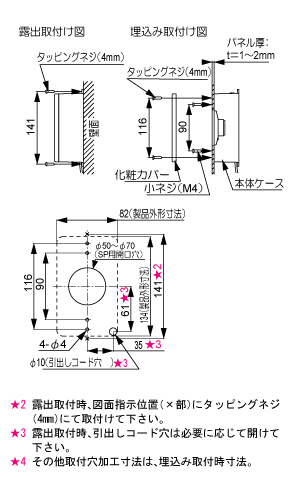

【外観寸法図・取付図・結線図（ＰＤＦ）】
ST-15CJ_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2011年12月16日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ST-15CJ_2.pdf
1.3 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ST-15CJ_3.dxf
0.3 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
定格
電源電圧 |
型式 |
使用電圧範囲 |
消費
電力 |
突入
電流 |
信号線
接点容量 |
音圧
レベル |
電子音
(▲2) |
製品
質量 |
標準価格 |
| シングルタイプ(再生数一音) |
ﾒﾛﾃﾞｨ･ｱﾗｰﾑ |
DC24V |
ST-15CJ-24 |
19〜29V |
4.8W |
0.5A |
- |
最大85dB
(1m前方)
(▲1) |
1.ﾋﾟｰﾎﾟｰ音
(ﾋﾟｰﾎﾟｰ)
2.ﾋﾟｰﾋﾟｰ音
(ﾋﾟｨﾋﾟｨ､ﾋﾟｨﾋﾟｨ)
3.ﾁｬｲﾑ音
(ﾋﾟﾝﾎﾟﾝ)
4.ﾌﾟﾙﾙﾙ音 ●
5.ﾘﾝｸﾞ音
6.ﾄﾚﾓﾛ音
7.大きな栗の木の下で(曲)
8.静かな湖畔(曲)
再生数1音
（音色切換スイッチで設定）
(▲4)
|
0.3kg |
\16,500- |
| AC110V |
ST-15CJ-110 |
90〜120V |
7.7W |
0.7A |
0.5kg |
| AC220V |
ST-15CJ-220 |
180〜240V |
6.6W |
0.4A |
|
|
|
| |
IP |
定格出力 |
使用温度範囲 |
定格時間 |
材質/色調 |
引き出し線 |
| 長さ |
線種 |
| ST-15CJ |
IP30
屋内専用型 |
1W |
-20℃〜50℃ |
連続 |
ABS樹脂
(ﾎﾜｲﾄｸﾞﾚｰ) |
350mm |
電源線 |
VFF0.5mm2×2芯 |
|
(▲1)記載の音圧レベルは、本体前面の前方1ｍでの最大音圧です。音色、電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲2)音色は「●」印が標準セットされています。
(▲3)複数台を同時に使用される場合、同時に再生開始しても同期しません。
(▲4)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。 |
|
| |
|
| |
