| φ１５６ パワーＬＥＤ回転灯 |
| 業界初！！ブラシレスモーター採用！！真の超耐久型３０ＷクラスのパワーＬＥＤ回転灯 耐寒テスト−３０℃クリア！！耐振動１１．２Ｇクリア！！ |
|
|
|
|
φ１２０取り付けピッチ
ブラシレスモータータイプ
|
|
| LRMZE |
|
|
|
| POINT |
・ブラシレスモーター採用で、モーター寿命５倍（弊社従来品比）(▲1)
・ＬＥＤは、長寿命。球切れの心配がありません。
・抜群の耐環境性能。衝撃１１．２Ｇ！！温度−３０℃〜６０℃！！
・使用電源はＤＣ１０Ｖ〜ＤＣ３０Ｖ対応、建機・車載用などに最適です。（グローブ色は赤、黄のみ）
・耐振動性能アップで１１．２Ｇ。多くの建設機械メーカーが設計基準とする７Ｇを上回る振動性能を、光源も含めて初めて実現。
・環境温度−３０℃まで使用可能です。（冷凍庫内や寒冷地での使用可能）
・30Ｗクラス白熱電球と同等の明るさ、独自のＬＥＤ配置と専用ミラーにより、上下方向からでも、太陽光の下でも視認性が良好です。（従来機種比 輝度3倍以上）
・光源がＬＥＤなので長寿命で振動にも強くメンテナンスフリーで、しかも省電力。(ＤＣ２４Ｖ仕様で９Ｗ)
・保護特性ＩＰ６７！！ 耐塵防浸構造です。 |

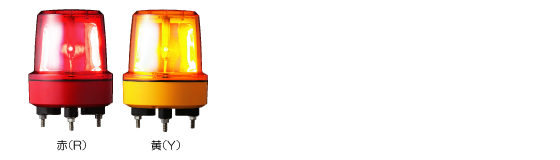

| 【製品群】 |
 |

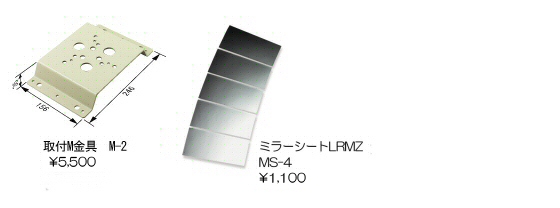

| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|

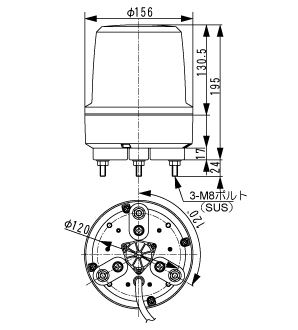

【外観寸法図・取付図・結線図（ＰＤＦ）】
LRMZE_1.pdf
0.3 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年3月18日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。
LRMZE_2.pdf
0.8 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
LRMZE_3.dxf
18.5 M |
 |
|
|
|
|
| |
| 【詳細説明】 |
|
|
・保護特性ＩＰコード CEI/IEC 60529:1989-11より
|
|
ＩＰコードは、外郭によって電気機器の保護構造を等級分類する国際規格です。外郭内の危険な部分へ接近することに対する人体の保護・外郭からの固形物の侵入に対する外郭内の器具の保護・水の侵入による有害な影響に対する外郭内の器具の保護に規定されています。
|
|
|
| 第１特性数字 |
第２特性数字 |
| |
危険な部分への接近に
対する保護階級 |
外来固形物に対する
保護階級 |
|
水に対する保護階級 |
| 0 |
無保護 |
無保護 |
0 |
無保護 |
| 1 |
手の甲が危険な部分
への接近に対して
保護されている。 |
直径50mm以上の大きさ
の外来固形物に対して
保護されている。 |
1 |
垂直に滴下する
水に対して
保護されている。 |
| 2 |
指での危険な部分への
接近に対して
保護されている。 |
直径12.5mm以上の大きさ
の外来固形物に対して
保護されている。 |
2 |
15度以内で傾斜して
も垂直に滴下する水に
対して保護されている。 |
| 3 |
工具での危険な部分への接近に対して
保護されている。 |
直径2.5mm以上の大きさ
の外来固形物に対して
保護されている。 |
3 |
散水に対して
保護されている。 |
| 4 |
針金での危険な部分への接近に対して
保護されている。 |
直径1.0mm以上の大きさ
の外来固形物に対して
保護されている。 |
4 |
水の飛沫に対して
保護されている。 |
| 5 |
針金での危険な部分への接近に対して
保護されている。 |
防じん形（塵埃の進入を
防止できないが、 機器の
所定の動作及び安全性を
阻害する量の塵埃の
侵入がないこと。） |
5 |
噴流に対して
保護されている。 |
| 6 |
針金での危険な部分への接近に対し
て保護されている。 |
防じん形
（塵埃の侵入がない。) |
6 |
暴噴流に対して
保護されている。 |
 |
7 |
水深1mで30分間、
一時的に水に浸して
も影響がないように保護されている。 |
| 8 |
潜水状態での使用に
対して保護されている。 |
|
| |

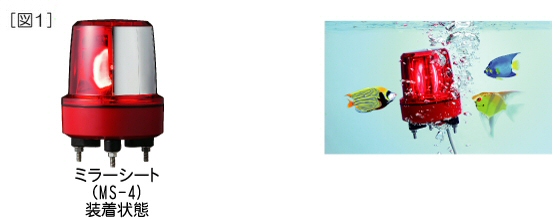

パワーＬＥＤ回転灯＜ＬＲＭＺＥ＞は、「ＩＰ６７」。つまり、ホコリでも本体内に侵入しない、
直接、水中に浸しても、水も浸入しない構造になっているということです。(▲2)
|
|
|
|
| |
| 【仕様表】 |
| |
定格電源電圧 |
グローブ色 |
型式 |
消費電力 |
突入電流 |
製品質量 |
参考
標準価格
（税抜） |
φ156
回転灯 |
φ120
取り付け
ピッチ |
DC12/24V |
赤 |
LRMZE-12/24R |
9W |
7A |
1.2kg |
\27,600- |
| 黄 |
LRMZE-12/24Y |
|
| |
| |
光源 |
閃光速度 |
IP |
材質 |
引き出し線 |
| 長さ |
線種 |
| LRMZE |
パワーLED |
140min-1
(▲3) |
IP67
耐塵防浸構造 |
グローブ：
ポリカーボネート
樹脂
ボディ：
ABS樹脂 |
400mm |
電源線 |
VCT（φ8.8）0.75mm2×2芯 |
|
(▲1)平常時での比較であり、温度条件などにより異なります。
(▲2)潜水状態での使用はできません。
(▲3)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
(▲4)電源先端部は、必ず電源線の外被覆部まで防水処理をしてください。感電、漏電、故障の原因となります。
|
|
| |
|
| |
