生産終了（予定）時期2006年4月
【推奨代替品】LRLK-A
　　
光源に、ＬＥＤ（発光ダイオード）を使用した、長寿命の表示灯・回転灯です。吹鳴可能な音色の、最大音圧レベル（最大音量）を表します。保護特性を表します。ＮＰＮオープンコレクタ接続（シンク型）、ＰＮＰオープンコレクタ接続（ソース型）の両方に対応しています。グローブ色を表示の色から選べます。
小型パワーＬＥＤ回転灯
φ１２０　光輝明　ピカミニッコ１２０
ポピュラーなデザイン　見慣れたカタチの新しい光輝明


LRLK
ブザー付
ブザー１音を内蔵しています。
LRLKB
POINT
・ＬＥＤ回転灯といえば、ピカミニッコ１２０。あらゆる機械、装置、設備にベストマッチング。イチオシ商品、ベストヒット商品
・光源がＬＥＤなので長寿命で振動にも強くメンテナンスフリーで、しかも省電力。（ＡＣ／ＤＣ２４Ｖ仕様で３Ｗ）
・ＬＥＤなのに電球並の超低価格
・ＡＣ／ＤＣ２４Ｖ仕様はＰ．Ｌ．Ｃ．でダイレクト駆動可能です。（ＤＣ２４Ｖ２００ｍＡ以上、突入電流２Ａ以上対応可能なＰ．Ｌ．Ｃ．で制御可能）
・保護特性ＩＰ２３（正方向取り付け時）です。
・ボディはＡＢＳ樹脂製、グローブはＡＳ樹脂を使用しています。
・ＤＣ４８Ｖ仕様も対応。
・ＬＲＬＫＢのブザー（最大９０ｄＢ）は断続時間の長短、音量強弱、の４種類のバリエーションが切り替えスイッチで選べます。
【製品群】
【オプション】

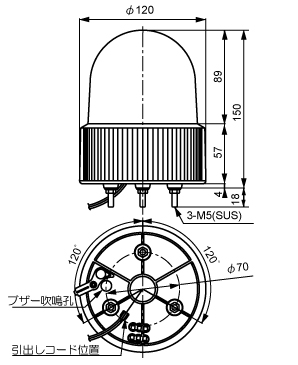

【外観寸法図・取付図・結線図（ＰＤＦ）】
LRLK_1.pdf
0.3 M
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2005年9月28日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
LRLK_2.pdf
0.7 M
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
LRLK_3.dxf
0.2 M

　　

【仕様表】
　定格電源電圧グローブ色型式使用電圧範囲消費電力突入電流電子ブザー音音圧レベル製品質量標準価格
φ120回転灯ブザー無しAC/DC12V赤LRLK-12R10.8〜13.2V3W2Aなしなし0.5kg\8,000-
黄LRLK-12Y
緑LRLK-12G\8,500-
青LRLK-12B
AC/DC24V赤LRLK-24R21.6〜26.4V\8,000-
黄LRLK-24Y
緑LRLK-24G\8,500-
青LRLK-24B
DC48V赤LRLK-48R35〜60V4W\11,500-
黄LRLK-48Y
緑LRLK-48G\12,000-
青LRLK-48B
AC100V赤LRLK-100R90〜110V0.2A0.6kg\8,800-
黄LRLK-100Y
緑LRLK-100G\9,300-
青LRLK-100B
AC200V赤LRLK-200R180〜220V\9,800-
黄LRLK-200Y
緑LRLK-200G\10,300-
青LRLK-200B
ブザー付AC/DC12V赤LRLKB-12R10.8〜13.2V3.5W　 断続音
(▲1) 		強：90dB
弱：75dB
(1m前方)		0.5kg　
黄LRLKB-12Y　
緑LRLKB-12G　
青LRLKB-12B　
AC/DC24V赤LRLKB-24R21.6〜26.4V4.5W　　
黄LRLKB-24Y　
緑LRLKB-24G　
青LRLKB-24B　
DC48V赤LRLKB-48R35〜60V　　
黄LRLKB-48Y　
緑LRLKB-48G　
青LRLKB-48B　
AC100V赤LRLKB-100R90〜110V　0.6kg　
黄LRLKB-100Y　
緑LRLKB-100G　
青LRLKB-100B　
AC200V赤LRLKB-200R180〜220V　　
黄LRLKB-200Y　
緑LRLKB-200G　
青LRLKB-200B　
　
　光源閃光速度IP材質引き出し線
長さ線種
LRLKAC/DC12V
AC/DC24V
DC48V		パワーLED140min-1
±10％		IP23
防雨構造		グローブ：AS樹脂
ボディ：ABS樹脂		400mm電源線VFF0.75mm2×2芯
AC100VVFF0.75mm2×2芯プラグ付き
AC200VVFF0.75mm2×2芯
LRLKBAC/DC12V
AC/DC24V		電源線UL1007AWG18×3芯
DC48V
AC100V
AC200V		電源線
信号線		VFF0.75mm2×2芯
UL1007AWG18×2芯
(▲1)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。

【こんなシーンでお役に立ちます。】
・産業機械や暮らしのシーンに
印刷機など自動機の運転表示に･･･ 自動搬送車の走行警報に･･･
建設機械の過負荷警報に･･･ 看板などのアイキャッチに･･･
・セキュリティーに
監視カメラとの連動に･･･ 駐車場出入口のセキュリティーに･･･
集中監視室の管理に･･･ コンビニエンスストアのセキュリティーに･･･

　　
