大型積層式電球回転灯

φ１４０　ホーンスピーカ型音声合成警報器内蔵積層式電球回転灯

ソケット耐振構造採用！大音量ホーンスピーカタイプ　建設車両にも広く採用され耐振性に優れています。　ＩＰ５３

回転灯・音声合成付

GTKVB

POINT

・生産終了品から推奨代替品に変更をご検討されている場合は、音声ＲＯＭの形状や方式が異なり互換性がありませんので、ご注意願います。
・新方式　ソケット耐振構造の採用により、振動による電球切れを緩和します。
・音量は最大１０５ｄBです。（内蔵ボリュームで０～１０５ｄBまで調節可能）
・外部接点回路は無電圧回路で、Ｐ．Ｌ．Ｃ．（ＮＰＮオープンコレクタ）による直接駆動が可能です。
・減音回路付き（２５ｄＢ　ｄｏｗｎ）のため、タイマーを別途で組み合わせることにより夜間の音量を下げるなどができます。
・グローブの交換が簡単にできます。
・付属の遮光シートを使用すると不要な方向への光を遮断できます。（約１８０度）［図１］
・４種類の音声（合計１２８秒まで）を外部接点で制御できるマルチタイプです。
・同時に複数の音声起動信号が入った場合、若い番号の信号を優先します。（別料金にて後着優先も対応）
・音声合成はビットレート６４ｋｂｉｔ/ｓ（標準）のＡＤＰＣＭ２方式で、１６ｂｉｔのＤＡコンバータ採用により非常にクリアな音声を再生します。
・コメントやフレーズが複数の部分に有る場合、編集機能により、一回分の記憶で良いため、メモリの節約が可能です。
・音声ロムの分析のビットレートは必要に応じて標準以外での作成が可能です。
・コメント再生中に出力されるＢＵＳＹ制御信号（オープンコレクタ出力）は、各種信号及び表示灯の点灯などに利用できます。
・音声の入力信号はビット入力４チャンネル（標準）、または、バイナリ入力１５チャンネル（４ビット）が可能です。
・予備球を１個内蔵しています。
・保護特性ＩＰ５３（正方向取り付け時）です。
・本機購入と同時に標準コメントライブラリーからコメントを選んでいただくと、録音費は無料です。

【製品群】

【オプション】


【外観寸法図・取付図・結線図（ＰＤＦ）】 GTKVB_1.pdf 0.3 M

【取扱説明書】 ※掲載の取扱説明書は最新の内容です（2015年3月18日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。 GTKVB_2.pdf 7.8 M


【外観寸法図（DXF）】 ※右クリックでダウンロードしてください。 GTKVB_3.dxf 0.8 M

【詳細説明】

・型式の付け方　How　to　construction　Model　No.
標準色以外の色の組合せは受注対応で承ります。（価格は、標準品と同じです。）ご注文の際は、下記の要領でご指定ください。(▲1)

（*）本機は、同色のグローブを複数選択した場合、1本の引き出し線での同時点灯は選択できません。

【仕様表】

		定格電源電圧	段数	型式(▲1)	使用電圧範囲	消費電力	信号線接点容量	音声	音圧レベル	製品質量	参考標準価格（税抜）
φ140積層式回転灯	マルチタイプ	DC24V	1	GTKVB-24-1	19～29V	22W	電源電圧以上 10mA 以上	音声合成方式： ADPCM2方式コメント数： 4種類 (4コメントを外部信号切替え) (バイナリー15) 記憶時間：合計128秒（標準ビットレート 64Kbit/s）	最大105dB (1m前方) (▲2)	3.2kg	\64,600-
			2	GTKVB-24-2		34W				3.6kg	\72,800-
			3	GTKVB-24-3		46W				4.0kg	\81,000-
		AC110V	1	GTKVB-100-1	90～120V	22W	DC24V 以上 50mA 以上			3.2kg	\70,200-
			2	GTKVB-100-2		34W				3.6kg	\78,500-
			3	GTKVB-100-3		46W				4.0kg	\86,600-
		AC220V	1	GTKVB-200-1	180～240V	22W				3.2kg	\70,200-
			2	GTKVB-200-2		34W				3.6kg	\78,500-
			3	GTKVB-200-3		46W				4.0kg	\86,600-

		光源	閃光速度	IP	電球			材質	引き出し線
									長さ	線種
GTKVB	DC24V	電球	140min^-1 (▲3)	IP53	D07	G18,BA15S/19	24V 10W	上部カバー： ASA樹脂グローブ：メタクリル樹脂ボディ部： ASA樹脂	500mm	信号線： VCT-F (φ8)10芯電源線： VCT-F (φ7)3芯	信号線： UL1007AWG22 ×10本電源線： 0.75mm²×3芯
	AC110V ・ AC220V				D03		12V 10W

【メモリ容量】

	搭載数	メモリ容量	ビットレート	再生時間
標準	1個	8Mbit （増設不可）	32Kbit/s	256秒
			64Kbit/s	128秒
			128Kbit/s	64秒

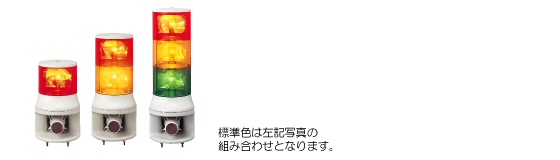

(▲1)標準色は、【製品群】写真の組み合せとなります。標準色以外の色の組み合せは、受注対応で承ります。本製品は、ご購入後の色の組み替えが可能です。（価格は、標準色と同じです。)色配列は、型式の最後に、最上段から順に、R,Y,G,Bでご指定ください。
(▲2)記載の音圧レベルは、1kHz正弦波を再生したとき本体前面の前方1ｍでの最大音圧です。録音内容、電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲3)各層の回転は、同期しません。また、表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
