| スーパーＬＥＤサインタワー |
| φ３０ 積層式ＬＥＤ表示灯 |
| 超小型積層式ＬＥＤ表示灯!!ポール取付タイプ |
|
|
|
|
|
| POINT |
・取付場所を選ばないスリム＆コンパクトサイズ（φ３０）のポール取付タイプです。
・クリアグローブ使用により点灯時と消灯時の違いが明確です。［図１］
・標準でＮＰＮ・ＰＮＰオープンコレクタ接続に対応しています。
・表示ユニットは1〜5段までの積層ができ、色配列は自由に組替え可能です。
・引き出し線の色は各ユニットに対応していますので、配線の変更無く組替ができます。
・オプションの金具とアングルにて壁取り付けも可能です。
・ポールの増設が自由自在にできます。
・直付けタイプへの切替が可能です。
・保護特性ＩＰ５４（正方向取り付け時）水のかかる場所でも使用可能です。
・IEC・EN規格適合品です。EU諸国への輸出に際し、ＣＥマーキングが必要な機器へも安心してご使用いただけます。 |
| 【製品群】 |
 |

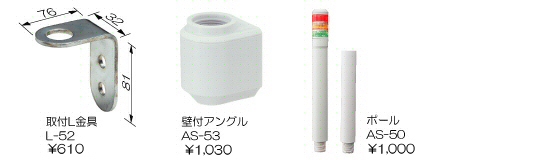

| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|
【外観寸法図・取付図・結線図（ＰＤＦ）】
AUS_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年3月18日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
AUS_2.pdf
1.8 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
AUS_3.dxf
0.5 M |
 |
|
|
|
|
| |
| 【詳細説明】 |
|
|
ポールの増設が自由自在！！
17cmのポールを何本(※)でも継ぎ足して増設することができます。
今迄のように長過ぎる場合は切断、短すぎる場合は特注といったような問題をクリアしました。
※標準品で2本まで接続可能。
|
|
|
・型式の付け方 How to construction Model No.
|
|
標準色以外の色の組合せは受注対応で承ります。（価格は、赤、黄のユニットのかわりに、緑、青、白のLEDユニットを組み込まれた場合、1ユニットにつき\840-が加算されます。納期については、株式会社デジタル お客様センターまでお問い合わせください。）ご注文の際は、下記の要領でご指定ください。(▲2)
|
|
（*）同色のＬＥＤユニットを2段以上搭載する場合、1本の引き出し線で同時点灯をするか、個別点灯をするか、ご注文の際に必ずご指定ください。
（*）同時点灯の場合、信号線接点容量は、段数分のものをご用意ください。
|
|
|
|
| |
| 【仕様表】 |
| |
定格
電源電圧 |
段数 |
型式 |
使用電圧範囲 |
消費電力 |
信号線
接点容量 |
製品質量 |
参考
標準価格
（税抜）
(▲1) |
| φ30積層式表示灯 |
点灯 |
AC/DC24V |
1 |
AUS-24-1 |
21.6〜26.4V |
0.5W |
電源電圧以上
20mA以上 |
0.2kg |
\7,700- |
| 2 |
AUS-24-2 |
1.0W |
| 3 |
AUS-24-3 |
1.5W |
\10,500- |
| 4 |
AUS-24-4 |
2.0W |
\13,800- |
| 5 |
AUS-24-5 |
2.5W |
\17,400- |
|
| |
| 光源 |
IP |
材質 |
引き出し線 |
| 長さ |
線種 |
| LED |
IP54
防塵防まつ構造 |
グローブ：ポリカーボネート樹脂
ボディ：ＡＢＳ樹脂 |
400mm |
信号線：UL1007AWG24×5本
電源線：UL1007AWG20×1本 |
|
(▲1)上記仕様表の標準価格は標準色の場合の価格です。赤・黄のLEDユニットのかわりに、緑・青・白のLEDユニットを組み込まれた場合、1ユニットにつき\840-が加算されます。
(▲2)標準色は、【製品群】写真の組み合せとなります。標準色以外の色の組み合せは、受注対応で承ります。（納期については、株式会社デジタル お客様センターまでお問い合わせください。)本製品は、ご購入後の色の組み替えが可能です。色配列は、型式の最後に、最上段から順に、R,Y,G,B,Wでご指定ください。
|
|
| |
|
| |
