生産終了（予定）時期2010年12月 |
|
【推奨代替品】LRP-A
|
|
| |
|
|
| 超小型電球回転灯 |
| φ８４ ミニアローライト |
斬新なスタイル！豊富なオプション！ 使いやすさ一番の台座付き回転灯！
・赤、黄、緑、青色の代替品 LRP-A
・紫色の代替品 なし |
|
|
|
|
|
| POINT |
・盤や看板に取り付けても、配線や３本足が見えずスッキリ取り付けが可能です。
・交流用では低電圧白熱電球１２Ｖ５Ｗを使用しています。
・耐振設計で信頼と実績を誇るフィラメント式の小型タイプです。
・取り付け台を外して、オプションのポールを取り付けられます。
・吊下げ取り付けや、壁面取り付け（横付け）もできます。
・取り付け台は簡単に取り外す事ができ、リード線は下方と側方のどちらにも取り出せます。
・ＡＣ１００Ｖ仕様はコンセントプラグ付きです。
・ボディはＡＢＳ樹脂製、グローブはポリカーボネート樹脂を使用しています。
・電源電圧ＤＣ１２Ｖ仕様も受注生産対応致します。
・保護特性ＩＰ４３（正方向取り付け時）です。 |
| 【製品群】 |
 |
| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|
【外観寸法図・取付図・結線図（ＰＤＦ）】
AP_1.pdf
0.3 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2007年11月14日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
AP_2.pdf
1.9 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
AP_3.dxf
0.4 M |
 |
|
|
|
|
| |
| 【詳細説明】 |
|

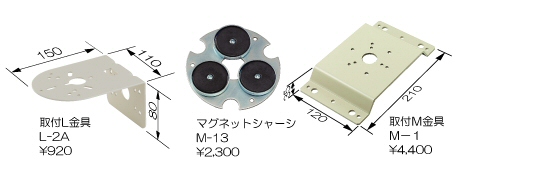

取付用オプション品
|
豊富なオプション品で様々な取り付け方が可能です。取り付け場所に応じたオプションをお選びください。
（写真はAPを取り付けた状態のものですが、APC・APF-A・APW・LAP-A・LAPE・LRP-Aにも取り付け可能です。）
|
|
|
マグネットシャーシ
M-13 \2,300
|
|
|
|
ポール
17-300LB \4,100
17-500LB \5,800
17-700LB \6,700
|
|
|
|
ポール
17-300L \2,400
17-500L \4,000
17-700L \4,900 |
|
|
|
|
| |
| 【仕様表】 |
| |
定格電源電圧 |
グローブ色 |
型式 |
使用電圧範囲 |
消費電力 |
突入電流 |
製品質量 |
標準価格 |
備考 |
| φ84回転灯 |
DC12V |
赤 |
AP-12R |
10.8〜13.2V |
12W |
8A |
0.5kg |
\8,600- |
受注生産品
(▲1) |
| 黄 |
AP-12Y |
| 緑 |
AP-12G |
| 青 |
AP-12B |
| 紫 |
AP-12VI |
| AC/DC24V |
赤 |
AP-24R |
21.6〜26.4V |
4A |
|
| 黄 |
AP-24Y |
|
| 緑 |
AP-24G |
|
| 青 |
AP-24B |
|
| 紫 |
AP-24VI |
|
| AC100V |
赤 |
AP-100R |
90〜110V |
7W |
1A |
0.7kg |
\9,400- |
|
| 黄 |
AP-100Y |
|
| 緑 |
AP-100G |
|
| 青 |
AP-100B |
|
| 紫 |
AP-100VI |
|
| AC200V |
赤 |
AP-200R |
180〜220V |
0.5A |
|
| 黄 |
AP-200Y |
|
| 緑 |
AP-200G |
|
| 青 |
AP-200B |
|
| 紫 |
AP-200VI |
|
|
| |
| |
光源 |
閃光速度 |
IP |
電球 |
材質 |
引き出し線 |
| 長さ | 線種 |
| DC12V |
電球 |
140min-1
(▲2)
|
IP43 |
D03 |
G18,BA15S/19 |
12V10W |
グローブ：
ポリカーボネート樹脂
ボディ：
ABS樹脂
|
400mm |
電源線 |
VFF0.75mm2×2芯
(白、黒)
|
| AC/DC24V |
D07 |
24V10W |
| AC100V |
DD64 |
12V5W |
VFF0.75mm2×2芯
(白、白)プラグ付き
|
| AC200V |
VFF0.75mm2×2芯
(白、黒)
|
|
(▲1)受注生産品です。納期については株式会社デジタル お客様センターまでお問い合わせください。
(▲2)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
|
|
| |
|
| |
