生産終了（予定）時期2015年3月 |
|
【推奨代替品】XVR3
|
|
| |
|
|
| 小型電球回転灯 |
| φ１２０ 電球回転灯 |
| 回転灯のロングヒット商品!! |
|
|
|
|
|
| POINT |
・保護特性ＩＰ２３（正方向取り付け時）です。
・予備球を１個内蔵しています。 |

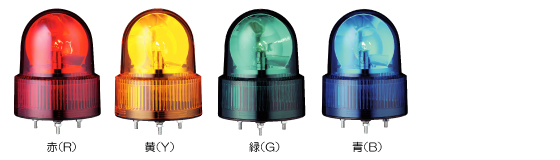

| 【製品群】 |
 |
| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|

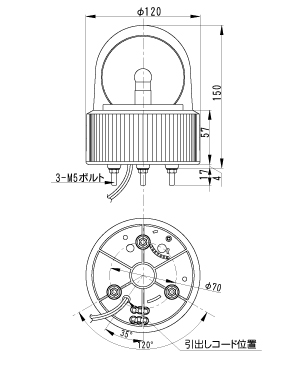

【外観寸法図・取付図・結線図（ＰＤＦ）】
ALK_1.pdf
0.3 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2011年12月16日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。
ALK_2.pdf
0.8 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ALK_3.dxf
0.1 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
定格電源電圧 |
グローブ色 |
型式 |
使用電圧範囲 |
消費電力 |
突入電流 |
電子ブザー音 |
音圧レベル |
製品質量 |
参考標準価格 |
備考 |
| φ120回転灯 |
ブザー無し |
AC/DC24V |
赤 |
ALK-24R |
21.6〜26.4V |
10W |
4A |
なし |
なし |
0.5kg |
\7,400- |
|
| 黄 |
ALK-24Y |
|
| 緑 |
ALK-24G |
|
| 青 |
ALK-24B |
|
| AC100V |
赤 |
ALK-100R |
90〜110V |
1A |
0.6kg |
\7,800- |
|
| 黄 |
ALK-100Y |
|
| 緑 |
ALK-100G |
|
| 青 |
ALK-100B |
|
| AC200V |
赤 |
ALK-200R |
180〜220V |
12W |
0.5A |
\8,400- |
|
| 黄 |
ALK-200Y |
|
| 緑 |
ALK-200G |
|
| 青 |
ALK-200B |
|
|
| |
| |
光源 |
閃光速度 |
IP |
電球 |
材質 |
引き出し線 |
| 長さ |
線種 |
| ALK |
AC/DC24V |
電球 |
140min-1
(▲2) |
IP23 |
D07 |
G18,BA15S/19 | 24V10W |
グローブ：ポリカーボネート樹脂
ボディ：ABS樹脂 |
400mm |
電源線 |
VFF0.75mm2×
2芯(白、黒) |
| AC100V |
D15 |
T20,BA15D/19 |
110V10W |
VFF0.75mm2×
2芯(黒、黒)
プラグ付き |
| AC200V |
D20 |
220V15W |
VFF0.75mm2×
2芯(白、黒) |
|
(▲1)記載の音圧レベルは、本体前方1ｍでの最大音圧です。音色、電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲2)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
|
|
| |
|
| |
