| メロディ・アラーム電子音内蔵電球回転灯 |
| φ１３５ ホーンスピーカ型電子音警報器内蔵電球回転灯 |
| グッドデザイン賞受賞の大音量電子音内蔵回転灯!! |
|
|
|
|
|
| POINT |
・小型ながら１０５ｄＢの大音量で内蔵ボリュームで無段階に調節できます。
・同時に複数の電子音起動信号が入った場合、大きい番号の信号を優先します。
・外部接点回路は無電圧回路で、Ｐ．Ｌ．Ｃ．（ＮＰＮオープンコレクタ）による直接駆動が可能です。
・回転灯は外部接点で制御できます。
・電子音は回転灯と連動しており、電子音吹鳴中に回転灯も動作します。
・明瞭で区別しやすい４種類のアラーム音を外部接点で制御できます。
・保護特性ＩＰ２３（正方向取り付け時）です。 |
| 【製品群】 |
 |
| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|

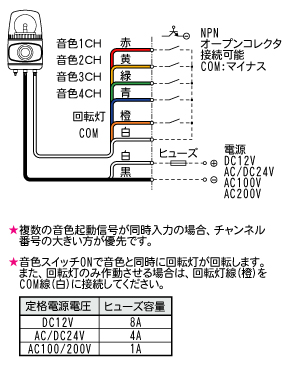

【外観寸法図・取付図・結線図（ＰＤＦ）】
AHEK_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2010年1月20日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
AHEK_2.pdf
4.2 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
AHEK_3.dxf
0.7 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
定格電源電圧 |
グローブ色 |
型式 |
使用電圧範囲 |
消費電力 |
信号線接点容量 |
電子音 |
音圧レベル |
製品質量 |
標準価格 |
備考
Remarks |
| φ135電子音内蔵回転灯 |
アラーム音 |
DC12V |
赤 |
AHEK-12R |
10.8〜13.2V |
13W |
電源電圧以上
10mA以上 |
1.ベルの音(プルルル)
2.ブザー音(プープープー)
3.チャイム音(ピン〜ポーン)
4.呼出音(ピポピポ)
(▲4)
|
最大105dB
(1m前方)
(▲1) |
1.3kg |
\29,400- |
受注生産品
(▲2) |
| 黄 |
AHEK-12Y |
| 緑 |
AHEK-12G |
| 青 |
AHEK-12B |
| AC/DC24V |
赤 |
AHEK-24R |
21.6〜26.4V |
15W |
|
| 黄 |
AHEK-24Y |
|
| 緑 |
AHEK-24G |
|
| 青 |
AHEK-24B |
|
| DC48V |
赤 |
AHEK-48R |
43.2〜52.8V |
20W |
DC24V以上
10mA以上 |
\34,800- |
受注生産品
(▲2) |
| 黄 |
AHEK-48Y |
| 緑 |
AHEK-48G |
| 青 |
AHEK-48B |
| AC100V |
赤 |
AHEK-100R |
90〜110V |
12W |
1.6kg |
\32,800- |
|
| 黄 |
AHEK-100Y |
|
| 緑 |
AHEK-100G |
|
| 青 |
AHEK-100B |
|
| AC200V |
赤 |
AHEK-200R |
180〜220V |
12W |
|
| 黄 |
AHEK-200Y |
|
| 緑 |
AHEK-200G |
|
| 青 |
AHEK-200B |
|
|
| |
| |
光源 |
閃光速度 |
IP |
電球 |
材質 |
引き出し線 |
| 長さ |
線種 |
| DC12V |
電球 |
140min-1
(▲3) |
IP23 |
D03 |
G18,BA15S/19 |
12V10W |
グローブ：メタクリル樹脂
ボディ：ABS樹脂
|
400mm |
信号線：
UL1007AWG26×4本
COM線、回転灯線：
UL1007AWG20×2本
電源線：
VCTFK0.75mm2×2芯
|
| AC/DC24V |
D07 |
24V10W |
| DC48V |
DD60 |
55V10W |
| AC100V |
D32 |
12V5W |
| AC200V |
|
(▲1)記載の音圧レベルは、本体前面の前方1ｍでの最大音圧です。音色、電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲2)受注生産品です。納期については株式会社デジタル シグナリング販売事業部までお問い合わせください。
(▲3)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
(▲4)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。 |
|
| |
|
| |
