PL6930シリーズ（型式：PL693x-T4x）
※本製品は2010年11月30日をもちまして販売終了いたしました。 詳細は販売終了品一覧ページをご覧ください。
性能仕様
| 項目 | 仕様 | |||
|---|---|---|---|---|
| 画面サイズ | 12.1型 | |||
| 型式 | PL6931-T4* | PL6930-T4* | ||
| （販売終了のお知らせ） | ||||
| OS | Windows® 2000/Windows® XP/Windows® XP Embedded | |||
| CPU | ファン付き（T42）タイプ：Pentium® M 1.6GHz/Celeron® M 1.3GHz ファンレス（T41）タイプ：Celeron® M 1.3GHz |
|||
| メインメモリ | DDR DRAM 256Mバイト～1Gバイト（DIMM×1スロット）*1 | |||
| ビデオメモリ | 最大64MB （UMA方式） | |||
| 表 示 機 能 | 表示デバイス | 12型SVGA TFT カラーLCD | ||
| 表示ドット数 | 800ドット(横)×600ドット(縦) (SVGA) |
|||
| 表示有効寸法 | 246.0mm (横)×184.5mm (縦) | |||
| 表示色 | 260,000色 | |||
| バックライト | 冷陰極管（交換可能） | |||
| 輝度調整 | 4段階調整可能（ソフトウエアによる調整） | |||
| タ ッ チ パ ネ ル | 方式 | アナログ抵抗膜方式 | ||
| 分解能 | 1024×1024 | |||
| インターフェイス | USBまたはCOM4 | |||
| イ ン タ ｜ フ ェ イ ス | シリアル （RS-232CFIFO付き） | COM1 | DSUB 9PIN MALE | |
| COM2 | DSUB 9PIN MALE (5V/RI 切替可) | |||
| COM3 | DSUB 9PIN MALE (5V/RI 切替可) | |||
| COM4 | DSUB 9PIN MALE | |||
| USB | USB2.0 (HI SPEED 480M bps サポート) 前面：1ポート/側面：2ポート |
|||
| RAS | DSUB 25PIN MALE 5 DATA IN, 4 DATA OUT( リセット入力含む) +12V OUT +5V OUT |
|||
| LAN | IEEE802.3 10BASE-T/100BASE-TX 自動切換え×2ポート | |||
| サウンド | スピーカ出力、ライン入力、マイク入力 | |||
| ディスク | E-IDEインターフェイス：2.5型HDDインターフェイス×2 | |||
| PCMCIA/CARD BUS | ・ TYPEII ・ CARD BUS対応 (ZOOMED VIDEO、SOUND機能除く） |
|||
| 拡張スロット | ISA×1 PCI/ISA×1 |
ISA×1 PCI×1 PCI/ISA×2 |
||
- BTO方式（Build to order：受注生産方式）での出荷専用オプションです。ご注文時に容量をお選びください。
一般仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| 型式 | PL6931-T4* | PL6930-T4* | |
| 電 気 的 仕 様 | 定格電圧 | AC100 / 240V | |
| 電圧許容範囲 | AC85～ 265V | ||
| 定格周波数 | 50 / 60Hz | ||
| 消費電力 | 130VA以下 | 150VA以下 | |
| 許容瞬停時間 | 1サイクル以内（ただし、瞬時停電間隔は1s以上） | ||
| 絶縁耐力 | AC1500V 20mA 1分間（充電部端子一括－FG間） | ||
| 絶縁抵抗 | DC500V 10MΩ以上（充電部端子一括－FG間） | ||
| 環 境 仕 様 | 使用周囲温度*2 | ファン付き(T42)タイプ：5～50℃（HDDなしの場合：0～50℃） ファンレス(T41)タイプ：5～40℃（HDDなしの場合：0～40℃） |
|
| 保存周囲温度 | －10～＋60℃ | ||
| 使用周囲湿度 | 10～85％RH （ただし最大湿球温度は29℃以下で結露のないこと） |
||
| 保存周囲湿度 | 10～85％RH （ただし最大湿球温度は29℃以下で結露のないこと） |
||
| じんあい | じんあいがないこと | ||
| 汚染度 | 汚染度2 | ||
| 腐食性ガス | 腐食性ガスがないこと | ||
| 耐振動 | 4.9m/s2(10～25Hz X, Y, Z 各方向30分）（HDD搭載時） 19.6m/s2(10～25Hz X, Y, Z 各方向30分)（HDD未搭載時） |
||
| 耐ノイズ | インパルスノイズ電圧：1500Vp-p（ライン） パルス幅：50ns,500ns,1μs 立ち上がり時間：1ns （ノイズシミュレータによる） |
||
| 耐静電気放電 | 4.0kV (IEC61000-4-2) | ||
| 外 観 仕 様 | 接地 | 機能接地：D種接地 | |
| 保護構造 | IP65f相当*3（パネル取り付け時のフロント部） 形状：一体型 取り付け方法：パネル埋め込み取り付け |
||
| 冷却方式 | ファン付きタイプ (T42)の場合：ファンによる強制空冷 ファンレスタイプ(T41)の場合：自然空冷 |
||
| 質量 | 8.5kg以下 | 9.5kg以下 | |
| 外形寸法 | W346×H287×D123mm | W346×H287×D170mm | |
- 使用周囲温度とは、盤内温度と表示部側温度をさします。またファン付きタイプ（T42）は、電源ファンを取り外して使用することができません。
- 本機は、IP65fの試験で適合性を確認しておりますが、あらゆる環境の下で使用を保証するものではありません。
| 4スロット タイプ | 2スロット タイプ | 使用可能ボードサイズ | ||
|---|---|---|---|---|
| PL-6930 / PL-7930 | PL-6931 / PL-7931 | 標準 | フルサイズ カバー使用時 | |
| 第1スロット | ISA | ISA | 163×122(mm) | |
| 第2スロット | PCI | PCI / ISA | 250×122(mm) | 340×122(mm) |
| 第3スロット | PCI / ISA | － | ||
| 第4スロット | PCI / ISA | － | ||
| 供給電源 | 5V:4A、12V:1.0A、 -12V:0.1A （4スロット合計） 3.3V:1.5A (PCIのみ3スロット合計) -5V:0.1A (ISAのみ3スロット合計) |
5V:2A、12V:0.5A、 -12V:0.1A （2スロット合計） 3.3V:0.5A (PCIのみ) -5V:0.1A (ISAのみ2スロット合計) |
－ | |
外形寸法図
(単位：mm)

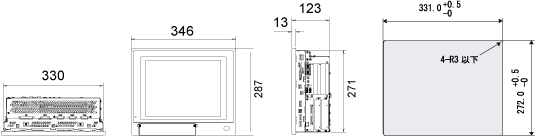

■ PL6931-T4* ( 2スロットタイプ )

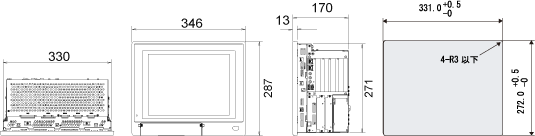

■ PL6930-T4* ( 4スロットタイプ )
