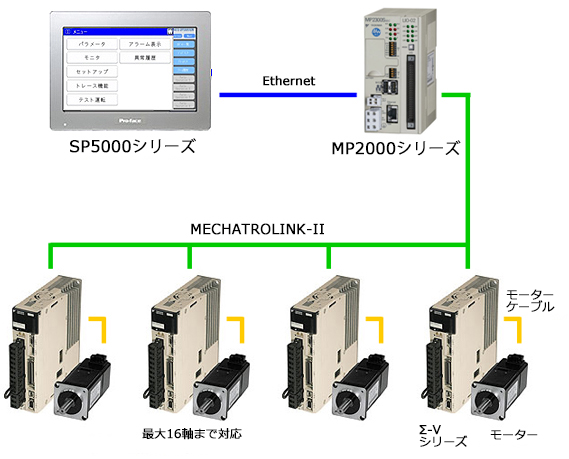

SP5000シリーズと株式会社安川電機製サーボパックを接続し、サーボコントローラをメンテナンスできます。
さらにトレース機能をタッチパネル上で実現します。 |
| |
 |
| |
| 対応機種 |
| 安川電機 |
ACサーボドライブ Σ-Vシリーズ（MECHATROLINK-Ⅱ通信指令形）
SGDV-□□□□11形サーボパック（回転サーボモータ用） |
|
|
| |
 |
| 株式会社安川メカトレックのオンラインショップ「メカトロストア」にてデジタル製品をご購入いただけます。 |
| |
| ∑-Vメンテナンス機能
|
 |
・ |
パラメータを表示・編集・保存できます。 |
| ・ |
アラーム表示（異常履歴）できます。 |
| ・ |
サーボパック、モータの製品情報のモニタや配線確認ができます。 |
| ・ |
システム、サーボの状態・動作、入出力信号などをモニタできます。 |
| ・ |
テスト運転（JOG、プログラムJOG運転）ができます。 |
| ・ |
間接機器指定の機能で複数（16軸まで可能）の軸を切替えができます。トレース機能 |
| ・ |
ウィザード形式でトレース設定が可能です。 |
| ・ |
トレース結果を各種グラフ表示します。 |
| ・ |
グラフ画面をJPEG画像保存できます。 |
| |
|
|
|
※本プログラムで動作可能なボックスモジュールは、SP-5B10になります。
※対応可能な作画ソフトはGP-Pro EX Ver. 4.00.000以上になります。
※本ファイルの使用に伴い、弊社では保証およびお問い合せには応じかねますので予めご了承ください。
|
サンプルプログラムファイル、詳しい説明書のPDFファイルをダウンロードできます。
|
 |
| |
