モーションアダプタ接続

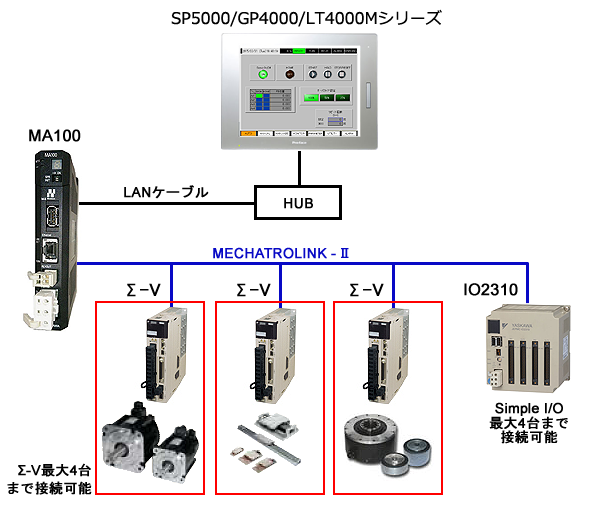

SP5000/GP4000/LT4000Mシリーズと簡易位置決めコントローラ“MA100”を接続するためのサンプルです。



対応機種
株式会社安川電機 モーションアダプタシリーズMA100


特長
サポートツールソフト(MA-Manager)で作成・登録された運転プログラムの起動・停止ができます。
各軸の手動操作(JOG/STEP)と任意の目標位置への位置決め動作(ABS位置決め)が可能です。
各軸の現在位置等の状態とI/Oが確認できます。
各軸コントロール用のパラメータの確認と変更ができます。
軸有効無効設定、言語切り替え(日本語/英語)、ファイル送受信(外部ストレージ)が可能です。
Σ-Vのコクピットパーツを組み込み済みです。トレース機能も利用できます。
各軸のアラームの内容確認ができます。




*本プログラムは、MECHATROLINKに接続するサーボ機器は、Σ-V(回転形)、Σ-Vminiが対象になります。
*対応可能な画面作成ソフトはGP-Pro EX Ver. 3.12.000以上になります。SP5000シリーズはGP-Pro EX Ver. 4.03.000以上になります。
*本ファイルの使用に伴い、弊社では保証およびお問い合せには応じかねますので予めご了承ください。


サンプルプログラムファイル、詳しい説明書のPDFファイルをダウンロードできます。
