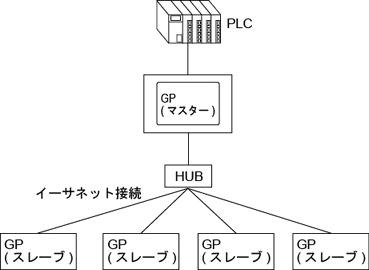

PLC1台に対し、マスター表示器1台とスレーブ表示器16台を同時に接続することができます。
PLCと通信するのはマスター表示器のみです。スレーブ表示器はマスター表示器と通信を行います。
Etherマルチリンク機能に対応している機種は以下を参照してください。
1.5 機種別サポート機能一覧
GP-Viewer EXはマスター表示器にのみ接続可能です。GP-Viewer
EXについては以下を参照してください。
37. 37
パソコンで表示器のデータを表示 / 操作したい
複数の表示器間で部品の制御デバイスに、接続機器上の同一アドレスを設定すると正常に動作しないことがあります。
例えば、データ一括表示グラフのコントロールワードに同一のアドレスを設定した場合、マスター表示器でグラフの更新操作を行っても、マスター表示器のグラフが更新されず、スレーブ表示器のグラフが更新されるという現象が発生します。こういった現象が起きる場合は、表示器ごとに異なるアドレスを設定してください。
システム設定[本体設定]-[画面設定]-[接続機器へ反映]にチェックが入っている場合、システム先頭デバイスを、マスター表示器とスレーブ表示器で同じにすると、すべての表示器で値を共有します。
例えば、切り替え画面番号を共有すると、マスター表示器とすべてのスレーブ表示器の画面が同期して切り替わります。
シリアル接続で複数の表示器をつなぎたい場合(シリアルマルチリンク機能)は、「GP-Pro EX機器接続マニュアル」を参照してください。
