7.6.2 通信量の計算方法

接続するすべての表示器(マスター表示器、スレーブ表示器、GP-Viewer EX)の、常時通信量の合計が8090以下になるようプロジェクトを作成してください。上限値を超えた場合は、接続を試みたスレーブ表示器はアクセスを拒否されます。また、マスター表示器のみで上限値を超えた場合は、スレーブ表示は接続できません。

作画中に通信量の合計を確認するには、以下の方法で行ってください。

通信量を計算する前に、まず、各画面の常時通信量(画面常時通信量)が475を超えていないかを確認してください。475を超えるとパフォーマンスが悪くなるおそれがあります。

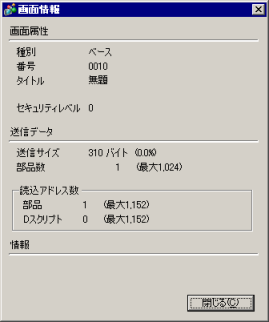

画面常時通信量は、部品とDスクリプトに設定したアドレス数の合計です。[画面(S)]メニューの[画面情報(I)]を選択して[画面情報]ダイアログボックスで確認できます。
画面常時通信量 = [アドレス(部品)] + [アドレス(Dスクリプト)]

それぞれの表示器の常時通信量(局常時通信量)を計算します。
局常時通信量 = 475(画面常時通信量) + 共通部分常時通信量
共通部分常時通信量は、共通設定の[アラーム設定]、[サンプリング設定]、[サウンド設定]に設定したアドレス数の合計です。エラーチェックを行って表示される警告(エラー番号:1516)で確認できます。

実際の画面常時通信量が475以下であっても、局常時通信量を算出する際は475として計算します。
GP-Viewer EXの局常時通信量を計算する際は、共通部分常時通信量は含みません。

すべての表示器の局常時通信量を合計します。
局常時通信量の合計値が8090(最大常時通信量)を超えている場合は、共通設定[アラーム設定]、[サンプリング設定]、[サウンド設定]のアドレス数を減らしてください。

マスター表示器のシステム変数「#H_EtherLink_ConstCommuniMemInfo」で局常時通信量の合計値を確認できます。
